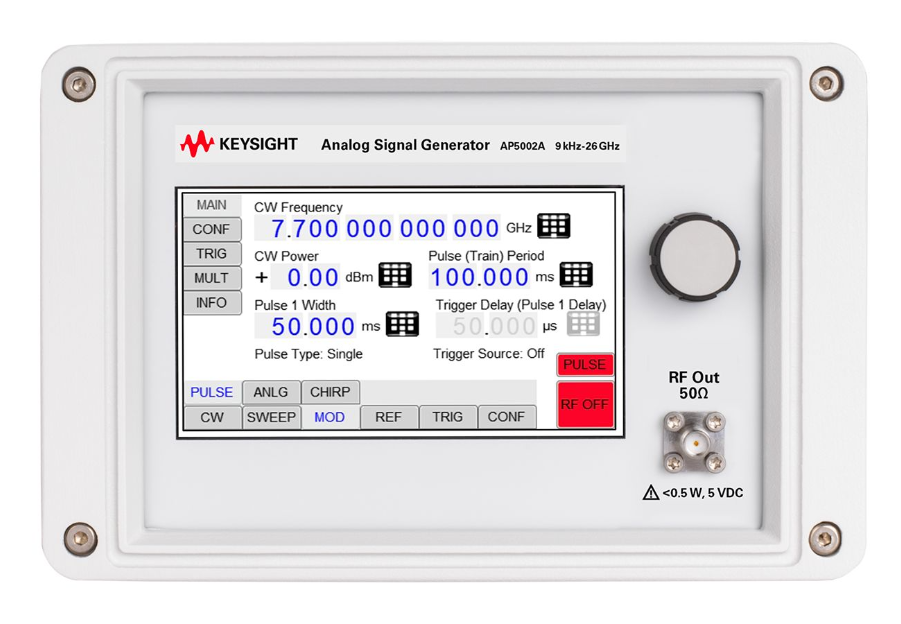

Keysight AP5002A 類比訊號產生器 Keysight AP5002A Analog Signal Generator
AP5002A 類比訊號產生器 AP5002A Analog Signal Generator Keysight AP5002A 類比訊號產生器 Keysight AP5002A Analog Signal Generator 屬於訊號產生與 RF 測試源設備，可用於RF 訊號源、接收機測試、通訊模組驗證、頻率響應測試與系統整合。弘燁科技可協助確認庫存、附件、校正、交期與替代型號。
產品介紹
產品定位：AP5002A 類比訊號產生器 AP5002A Analog Signal Generator Keysight AP5002A 類比訊號產生器 Keysight AP5002A Analog Signal Generator 屬於訊號產生與 RF 測試源設備，可用於RF 訊號源、接收機測試、通訊模組驗證、頻率響應測試與系統整合。
選型重點：實際輸出範圍、調變能力與相位雜訊表現需依選配與校正狀態確認。評估 AP5002A 類比訊號產生器 AP5002A Analog Signal Generator 時，建議同步確認頻率範圍、輸出功率、相位雜訊、調變功能、選配、附件與校正狀態。
採購與技術確認：弘燁科技可依目前庫存、附件組合、校正需求與交期，協助比對同級替代型號並整理可交付方案。
品牌與分類：品牌為 Keysight / Agilent / HP，產品分類為 射頻微波儀器。如需確認完整規格、附件、校正與交期，建議提供實際量測條件由 SMART 協助確認。
規格
產品定位與架構（Product Overview）
Keysight AP5002A Microwave Analog Signal Generator 為一款高效能微波等級類比訊號產生器，主打超寬頻率涵蓋、高輸出功率彈性與極低雜訊表現，適用於高頻微波測試與嚴苛 RF 應用環境。 頻率範圍自 9 kHz 起，最高可達 12 GHz、20 GHz 或 26 GHz（可調整至 30 GHz），特別適合用於 AI 伺服器高速介面、5G / 6G、LTE、Wi-Fi 6 / Wi-Fi 7、NB-IoT 等高頻 RF 前端與接收器測試，常見於研發實驗室與高階系統驗證應用。
| ・Frequency range | 9 kHz to 12 GHz / 20 GHz / 26 GHz（可調至 30 GHz，依機型） |
|---|---|
| ・Frequency switching speed | 300 µs |
| ・Output power range | –20 dBm to +15 dBm |
| ・Extended output power | –120 dBm to +23 dBm（選配 –1E1 / –1EA） |
| ・Weight | ≤ 2.5 kg |
雜訊與頻譜效能（Spectral Performance）
– –128 dBc/Hz（spec.） – –130 dBc/Hz（typ.） ・Harmonics（1 GHz）：
– –30 dBc（spec.） – –40 dBc（typ.） ・Non-harmonic spurs（1 GHz）：
– –65 dBc（spec.） – –75 dBc（typ.）
・Analog modulation：AM / FM / PM
| ・AP5002A-512 | Frequency range 9 kHz to 12 GHz |
|---|---|
| ・AP5002A-520 | Frequency range 9 kHz to 20 GHz |
| ・AP5002A-526 | Frequency range 9 kHz to 26 GHz |
典型應用（Typical Applications）
・AI 伺服器與資料中心高速 RF 介面測試（Clock / CW / 干擾源）
・微波 RF 元件（PA、LNA、Mixer、Filter）特性量測
・研發實驗室、校準單位與高階系統驗證
原廠英文說明
The AP5002A Microwave Analog Signal Generator from Keysight is a sophisticated yet very compact device for generating the most accurate microwave signals and is ideal for applications requiring extended frequency coverage. With a frequency range of 9 kHz up to 12, 20 or 26 GHz (with an adjustable upper limit of 30 GHz), the AP5002A offers a significantly higher frequency span compared to the AP5001A, which reaches a maximum of 6.1 GHz. This makes the AP5002A the perfect choice for microwave testing and demanding RF applications.
The AP5002A is also more flexible than the AP5001A in terms of output power: it offers a range of -20 to +15 dBm, which can be extended to -120 to +23 dBm with the AP5002AU-1E1/AP5002AU-1EA option. In comparison, the AP5001A has an output power range of -30 to +17 dBm (also expandable to -120 to +17 dBm). This means that the AP5002A can provide more output power, making it suitable for more power-intensive applications.
Another significant difference lies in the non-harmonic interference. Here, the AP5002A with values of -65 dBc, typically even -75 dBc, shows significantly better results than the AP5001A, which only achieves -55 dBc. This improvement ensures an even purer signal quality for the AP5002A.
