產品介紹
Each model incorporates a 10-bit ADC with a sample rate of 16 GSa/s available on all channels simultaneously. A high-resolution ADC’s usefulness is dependent on the low-noise front end that supports the additional quantization levels. Our low noise front end includes custom ICs, like the 130 nm BiCMOS IC that incorporates user-selectable analog filters and bandwidth upgrades via a software license.
This gives you:
• 全系列採用 10-bit ADC，所有通道可同時提供 16 GSa/s Real-Time 取樣
• 高解析 ADC 搭配 低雜訊前端（Low-Noise Front End），有效支援更高量化精度
• 前端架構採用 Keysight 客製化 130 nm BiCMOS IC
• 內建可選擇類比濾波器，並支援 Software License 方式進行頻寬升級
• High-Resolution Mode 可提供：
– 垂直解析度為 8-bit 示波器的 4 倍
– Up to 16 bits（High-Res Mode）
– 雜訊低至 43 µV
– 系統 ENOB up to 9.0 bits（搭配硬體濾波）
• 支援頻寬：500 MHz / 1 GHz
• 提供 4 或 8 Analog Channels（依機型）
• 所有通道皆支援全頻寬量測
• 頻寬與通道數支援升級（Fully Upgradeable）
• AI 伺服器 / 資料中心主機板控制與時脈訊號量測
適用於 Power Sequencing、Clock、Reset 與控制訊號分析
• 高速數位介面與系統驗證
適合 PCIe（低速世代）、DDR、SerDes（低速～中速）之訊號完整性（SI）分析
• 5G / 6G 通訊設備高速數位電路驗證（非 RF 調變）
用於基地台、Small Cell 與通訊模組內部數位與時脈訊號量測
• Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7 晶片與模組測試
適用於控制、時序與數位 I/O 訊號驗證
• 電源完整性（PI）與 PDN Noise 分析
支援 VRM、DC-DC Converter 之 Ripple / Transient 量測
• FPGA / MCU / ASIC 多通道同步量測與系統除錯
• 研發實驗室 / QA / 產線 EOL / ATE 測試環境
Infiniium Keysight EXR Series datasheet:
規格
主要規格與效能（Core Specifications）
高解析度量測架構（High-Resolution Architecture）
• 全系列採用 10-bit ADC，所有通道可同時提供 16 GSa/s Real-Time 取樣
• 高解析 ADC 搭配 低雜訊前端（Low-Noise Front End），有效支援更高量化精度
• 前端架構採用 Keysight 客製化 130 nm BiCMOS IC
• 內建可選擇類比濾波器，並支援 Software License 方式進行頻寬升級
• High-Resolution Mode 可提供：
– 垂直解析度為 8-bit 示波器的 4 倍
– Up to 16 bits（High-Res Mode）
– 雜訊低至 43 µV
– 系統 ENOB up to 9.0 bits（搭配硬體濾波）
頻寬與通道配置（Bandwidth & Channel Configuration）
• 支援頻寬：500 MHz / 1 GHz
• 提供 4 或 8 Analog Channels（依機型）
• 所有通道皆支援全頻寬量測
• 頻寬與通道數支援升級（Fully Upgradeable）
取樣效能與記憶體（Sampling & Memory Performance）
• Real-Time Sampling Rate：16 GSa/s（All Channels Simultaneously）
• Maximum Memory Depth：400 Mpts / Channel
• Waveform Refresh Rate：>200,000 wfms/sec
• 最大系統記憶體可擴充至 1.6 Gpts（Flexible Configuration）
系統核心與多功能整合（System Core & Integration）
• 採用 Keysight ASIC 技術，提供更快的測試與資料處理效能
• 支援 7-in-1 Instrument Integration：
– Oscilloscope
– Logic Analyzer
– Protocol Analyzer
– Digital Voltmeter（DVM）
– Counter
– Bode Plotter
– Waveform Generator

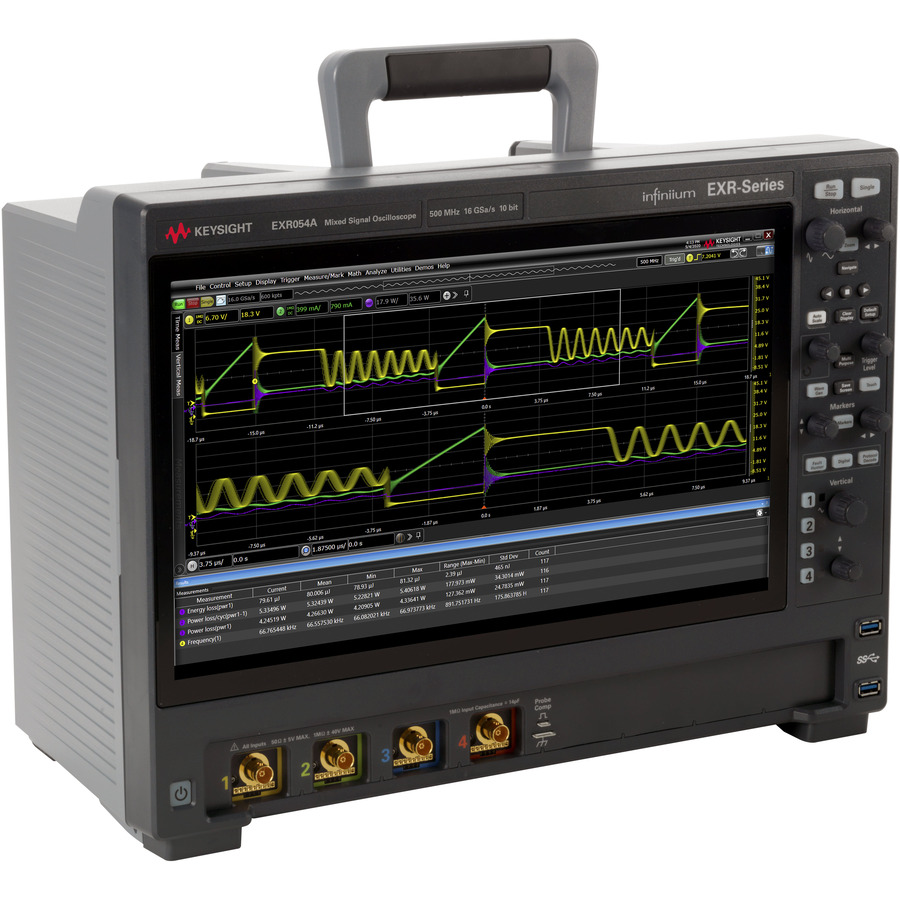

型號對照（Model Overview）
• EXR054A：4 Channels / 500 MHz
• EXR058A：8 Channels / 500 MHz
• EXR104A：4 Channels / 1 GHz
• EXR108A：8 Channels / 1 GHz
• 共通規格：
– Real-Time Sampling：16 GSa/s
– Memory Depth：400 Mpts / Channel
– Refresh Rate：>200,000 wfms/sec
典型應用（Applications）
• AI 伺服器 / 資料中心主機板控制與時脈訊號量測
適用於 Power Sequencing、Clock、Reset 與控制訊號分析
• 高速數位介面與系統驗證
適合 PCIe（低速世代）、DDR、SerDes（低速～中速）之訊號完整性（SI）分析
• 5G / 6G 通訊設備高速數位電路驗證（非 RF 調變）
用於基地台、Small Cell 與通訊模組內部數位與時脈訊號量測
• Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7 晶片與模組測試
適用於控制、時序與數位 I/O 訊號驗證
• 電源完整性（PI）與 PDN Noise 分析
支援 VRM、DC-DC Converter 之 Ripple / Transient 量測
• FPGA / MCU / ASIC 多通道同步量測與系統除錯
• 研發實驗室 / QA / 產線 EOL / ATE 測試環境
儀器介紹
Each model incorporates a 10-bit ADC with a sample rate of 16 GSa/s available on all channels simultaneously. A high-resolution ADC’s usefulness is dependent on the low-noise front end that supports the additional quantization levels. Our low noise front end includes custom ICs, like the 130 nm BiCMOS IC that incorporates user-selectable analog filters and bandwidth upgrades via a software license.
This gives you:
4 times more vertical resolution than 8-bit oscilloscopes
Up to 16 bits with high-res mode
As low as 43 uV of noise, 9.0 bits system ENOB with hardware filtering
