產品概述

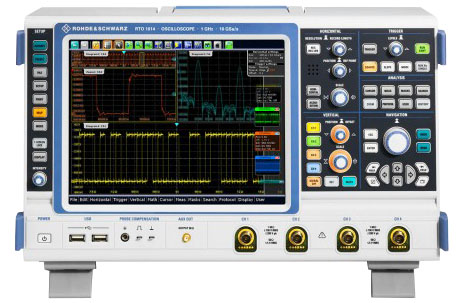

Rohde & Schwarz RTO1024 Digital Oscilloscope 數位示波器 支援型號：
常見應用
5G / LTE / Wi-Fi 6 / Wi-Fi 7 通訊設備基頻與控制訊號驗證
NB-IoT、嵌入式系統、MCU / FPGA 訊號量測 高速 I / O、記憶體與資料中心設備除錯
規格與選配
主要規格與效能（Core Specifications）
通道數（Channels） • 4 Analog Input Channels
頻寬（Bandwidth, –3 dB, 50 Ω） • 2 GHz
上升時間（Rise Time, calculated） • 175 ps
輸入阻抗（Input Impedance） • 50 Ω：±1.5 % • 1 MΩ：±1 % with 15 pF（measured）
垂直靈敏度（Input Sensitivity / Bandwidth） • 50 Ω：1 mV/div to 1 V/div • 1 MΩ：1 mV/div to 10 V/div • 全量程維持最大頻寬
取樣效能（Sampling Performance） • Max. Real-Time Sampling Rate：10 GSa/s per Channel • 適合高速數位與精細時序量測
解析度表現（ADC Performance / ENOB） • Effective Number of Bits (ENOB)：> 7 bits • 條件：Full-scale sine，frequency < –3 dB bandwidth
記憶體深度（Record Length） • 80 Mpts • 支援長時間高速波形擷取與事件分析
系統效能摘要（Performance Summary） • Channels：4 • Frequency：2 GHz • Sampling Rate：10 GS/s • Record Length：80 MPts
產品定位（Instrument Class） • Rohde & Schwarz RTO Series High Performance Digital Oscilloscope
典型應用（Applications） • AI 伺服器 / HPC 高速控制、時序與電源訊號除錯 • 高速數位訊號完整性 SI 與抖動（Jitter）分析 • 5G / LTE / Wi-Fi 6 / Wi-Fi 7 基頻與控制訊號驗證 • NB-IoT、嵌入式系統、MCU / FPGA 高速訊號量測 • 高速 I/O、資料中心與通訊設備研發驗證 • 研發實驗室 / QA / 產線 EOL / ATE 測試環境
Rohde & Schwarz RTO1024
英文技術說明
Combines excellent signal fidelity, high acquisition rate and the world’s first realtime digital trigger system with a compact device format in the 600 MHz to 4 GHz class.
Find signal faults fast
Hardware-accelerated analysis
Highly accurate digital trigger system
New ease of operation
Convincing accuracy
Logic analysis with MSO option
