是德/安捷倫(Keysight/Agilent/HP)

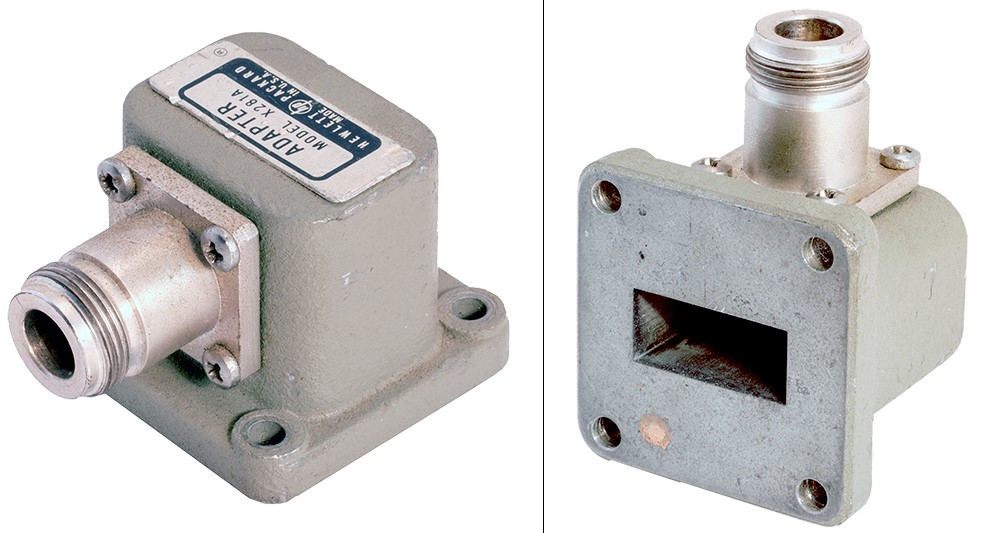

Agilent X281A Coaxial Waveguide Adapter 同軸轉波導轉接器｜RF Coaxial to Waveguide Adapter

產品定位與應用Keysight / Agilent / HP X281A Agilent X281A Coaxial Waveguide Ada…

品牌：是德/安捷倫(Keysight/Agilent/HP) 型號：X281A Coaxial Waveguide Adapter 同軸轉波導轉接器｜RF Coaxial to Waveguide Adapter 料號：PD1534488426134
立即詢價 返回產品列表 返回品牌列表
【弘燁科技】Agilent X281A Coaxial Waveguide Adapter 同軸轉波導轉接器｜RF Coaxial to Waveguide Adapter
品牌
是德/安捷倫(Keysight/Agilent/HP)
型號
X281A Coaxial Waveguide Adapter 同軸轉波導轉接器｜RF Coaxial to Waveguide Adapter
類別
—
規格資料
已整理
文件下載
可下載

產品介紹

產品定位與應用Keysight / Agilent / HP X281A Agilent X281A Coaxial Waveguide Adapter 同軸轉波導轉接器

RF Coaxial to Waveguide Adapter 屬於LCR 與阻抗元件量測設備，適合用於電容、電感、電阻、材料、治具與被動元件驗證等情境。

既有資料中可辨識到 8.2 GHz to 12.4 GHz 等量測範圍線索，實際範圍仍需依選配與機身配置確認。

選型時建議同步確認測試頻率、量測參數、偏壓能力、治具型式、精度與校正條件，避免後續因選配、治具或校正條件不符而影響測試進度。

弘燁科技可依目前庫存、附件組合、校正需求與交期，協助比對同級替代型號並整理詢價所需資訊。

規格

主要規格與效能（Core Specifications）

產品定位（Product Overview）

・Keysight / Agilent X281A 為 Coaxial to Waveguide Adapter（同軸轉波導轉接器） ・將 Waveguide Transmission Line 轉換為 50 Ω Coaxial Line ・支援雙向功率傳輸（Bidirectional Power Transmission）

・適用於高頻微波與波導量測系統

頻率範圍（Frequency Range）

・8.2 GHz to 12.4 GHz

・對應 X-Band Waveguide 頻段

・涵蓋雷達、微波通訊與高頻測試應用

介面規格（Interface Configuration）

・Waveguide：X-Band

・Coaxial Interface：Type-N (Female)

・50 Ω Precision Coaxial System

匹配特性（SWR Performance）

・SWR < 1.3（Across Full Waveguide Band）

・優異阻抗匹配設計

・降低反射誤差並提升量測準確度

性能特點（Performance Features）

・全波導頻段覆蓋（Full Band Coverage）
・穩定機械結構設計

・適合高頻與微波量測環境

・確保量測重複性與系統穩定度

典型應用（Typical Applications）

・AI 伺服器 / HPC 高頻射頻模組驗證

・5G Sub-6GHz 延伸微波測試架構

・6G 前期高頻與波導應用研究

・WiFi 6E / WiFi 7 高頻射頻量測

・X-Band 雷達系統測試

・微波天線與波導元件驗證

・射頻前端模組（PA / LNA / Filter）高頻測試

・研發驗證 / QA / 產線 RF 校準
原廠英文說明

The Keysight X281A adapter transforms waveguide transmission line into 50-ohm coaxial line. Power can transmitted in either direction, and each adapter covers the full frequency range of its waveguide band with SWR less than 1.3.

檔案下載
