品牌
是德/安捷倫(Keysight/Agilent/HP)
型號
86120B
類別
—
規格資料
已整理
文件下載
可下載
產品介紹

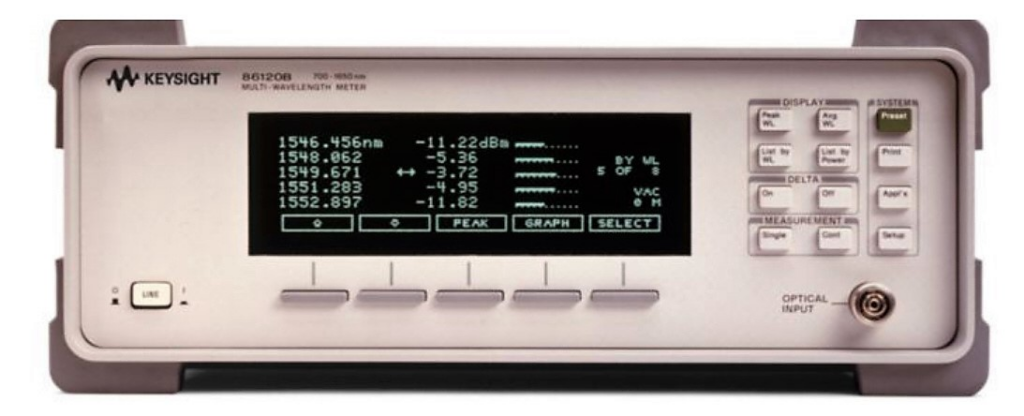

產品定位：Keysight 86120B Lightwave Optical Wavelength Meter 光波長計 ｜ Optical Wavelength Meter 屬於光通訊、光譜分析與光學量測設備，可用於光纖通訊、光譜分析、雷射／光源驗證、光模組與光元件測試。
選型重點：實際波長範圍、解析度與靈敏度需依機身配置與校正狀態確認。評估 86120B 時，建議同步確認波長範圍、解析度、靈敏度、光纖介面、校正狀態與附件完整性。
採購與技術確認：弘燁科技可依目前庫存、附件組合、校正需求與交期，協助比對同級替代型號並整理可交付方案。
品牌與分類：品牌為 Keysight / Agilent / HP，產品分類為 光通訊與光學量測。如需確認完整規格、附件、校正與交期，建議提供實際量測條件由 SMART 協助確認。
規格
主要功能特色（Key Capabilities）
支援 WDM 光譜於系統建置與維護期間之量測與分析
可同時量測最多 100 組波長與光功率
內建自動化訊號雜訊比（SNR）量測功能
支援寬頻光源之中心波長計算
內建自動化量測程序，適用於實驗室與現場應用
波長量測效能（Wavelength Measurement Performance）
波長量測範圍：700 – 1650 nm（182 – 428 THz）
絕對準確度（Absolute Accuracy）
±3 ppm
1550 nm：±0.005 nm 1310 nm：±0.004 nm
適用於雷射線間距 ≥30 GHz
差分準確度（Differential Accuracy）
±2 ppm
波長解析度與顯示（Resolution & Display）
| 最小可分辨波長間距（等功率輸入） | 20 GHz |
|---|---|
| 1550 nm | 0.16 nm |
| 1310 nm | 0.11 nm |
適用於雷射線間距 ≥30 GHz
波長顯示解析度：0.001 快速更新模式顯示解析度：0.01 波長顯示單位：
nm（真空或標準空氣）、cm⁻¹、THz
光功率量測效能（Optical Power Measurement）
功率顯示解析度：0.01 dB 功率顯示單位：dBm、mW、µW
輸入靈敏度與選擇性
多線輸入靈敏度： 總輸入功率以下 30 dB，且不低於單線輸入靈敏度 選擇性（Selectivity）：
間距 ≥100 GHz：25 dB 間距 ≥30 GHz：10 dB
輸入功率範圍（Input Power Range）
最大顯示功率：+10 dBm 最大安全輸入功率：+18 dBm
單線輸入靈敏度（Single Line Input）
−20 dBm（700 – 800 nm）
−25 dBm（800 – 1250 nm）
−40 dBm（1200 – 1600 nm）
−30 dBm（1600 – 1650 nm）
量測速度與資料模式（Measurement Speed & Modes）
量測週期時間：1.0 秒 最大可量測光譜線數：100
量測模式
依波長列表顯示
依功率列表顯示
峰值波長與功率
平均波長與總功率
差值模式（Delta Modes）
波長差值
功率差值
波長與功率差值
原廠英文說明
- Characterize WDM spectra during installation and maintenance
- Measures up to 100 wavelengths and powers simultaneously
- Automated signal-to noise ratio measurements
- Calculate center wavelength of broadband sources
- Built-in automated measurement routine
