品牌
是德/安捷倫(Keysight/Agilent/HP)
型號
N5181A
類別
—
規格資料
已整理
文件下載
可下載
產品介紹

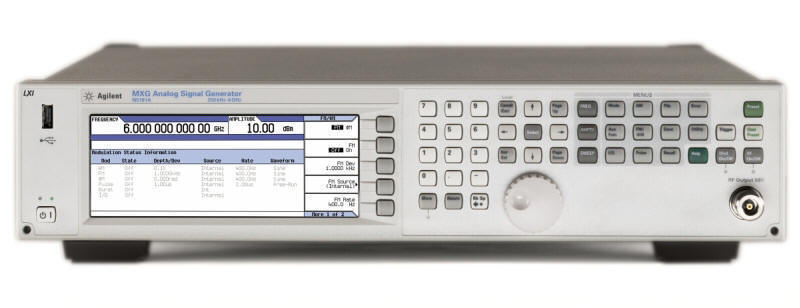

產品定位：Keysight N5181A MXG 類比訊號產生器 Analog Signal Generator | N5181A 屬於訊號產生與 RF 測試源設備，可用於RF 訊號源、接收機測試、通訊模組驗證、頻率響應測試與系統整合。
選型重點：實際輸出範圍、調變能力與相位雜訊表現需依選配與校正狀態確認。評估 N5181A 時，建議同步確認頻率範圍、輸出功率、相位雜訊、調變功能、選配、附件與校正狀態。
採購與技術確認：弘燁科技可依目前庫存、附件組合、校正需求與交期，協助比對同級替代型號並整理可交付方案。
品牌與分類：品牌為 Keysight / Agilent / HP，產品分類為 射頻微波儀器。如需確認完整規格、附件、校正與交期，建議提供實際量測條件由 SMART 協助確認。
規格
訊號特性（Signal Characteristics）
| 頻率範圍 | 250 kHz 至 1 / 3 / 6 GHz（最低可設定至 100 kHz） |
|---|---|
| 最大輸出功率 | +13 dBm @ 1 GHz |
| 相位雜訊（typ. @ 1 GHz，20 kHz offset） | –121 dBc/Hz |
頻率切換速度： 1.2 ms（SCPI mode） 900 µs（List mode，同步頻率與振幅切換）
調變與掃描功能（Modulation & Sweep）
支援調變類型：AM / FM / ΦM（Phase Modulation）/ Pulse
支援 Digital Step 與 List Sweep
頻率與輸出功率可同步切換，適合量產測試與自動化應用 自動化與通訊介面（Automation & Communication Interface） 通訊介面：100Base-T LAN、USB 2.0、GPIB
符合 LXI Class-C 標準
支援 SCPI 與 IVI-COM Drivers
向下相容 ESG、PSG、8648 系列 及其他廠牌訊號產生器
易於整合既有 ATE 與自動化測試系統
頻率選項（Frequency Options）
| 型號 / 選配 | 說明 |
|---|---|
| N5181A-501 | 250 kHz 至 1 GHz |
| N5181A-503 | 250 kHz 至 3 GHz |
| N5181A-506 | 250 kHz 至 6 GHz |
效能與功能選配（Performance & Feature Options）
| N5181A-UNZ | Fast Switching |
|---|---|
| N5181A-UNX / UNY | Low Phase Noise / Enhanced Low Phase Noise |
| N5181A-1EQ | Low Power（< –110 dBm） |
| N5181A-1ER | Flexible Reference Input（1–50 MHz） |
| N5181A-UNT | AM / FM / Phase Modulation |
| N5181A-UNU | Pulse Modulation |
機構與系統配置（Mechanical & System Configuration）
| 型號 / 選配 | 說明 |
|---|---|
| N5181A-1EM | RF Output 移至後面板 |
| N5181A-1CM | Rackmount Kit |
| N5181A-1CN | Front Handle Kit |
| N5181A-1CP | Rackmount + Front Handle Kit |
校正與文件（Calibration & Documentation）
| 型號 / 選配 | 說明 |
|---|---|
| N5181A-UK6 | 商用校正證書（含測試數據） |
| N5181A-CD1 | 英文操作文件（CD-ROM） |
| N5181A-ABA | 英文操作文件（紙本） |
| N5181A-0BW | 維修文件（組裝與元件層級） |
