產品概述
產品定位與應用

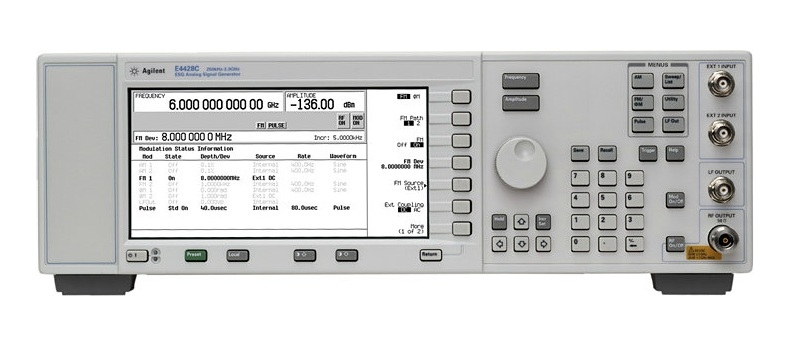

Keysight / Agilent / HP E4428C Keysight E4428C ESG 類比訊號產生器 Analog Signal Generator 屬於頻譜與訊號分析設備，適合用於載波、雜訊、諧波、雜散、調變品質、通訊訊號與 EMI 預掃測試等情境。
規格與選配
產品定位與架構（Product Overview）
Keysight E4428C ESG Analog Signal Generator 為一款高頻譜純度、低相位雜訊的類比射頻訊號產生器，專為一般 RF 測試、接收器驗證與元件量測所設計。
其頻率涵蓋最高 3 GHz 或 6 GHz，具備優異電平準確度與穩定輸出表現，適合 CW 與多種類比調變應用，廣泛用於 cellular、ISM 與 UNII 頻段之測試需求。
頻率範圍與型號配置（Frequency Range & Models）
| ・E4428C-503 | 250 kHz to 3 GHz（電子式衰減器，標準） |
|---|---|
| ・E4428C-506 | 250 kHz to 6 GHz（機械式衰減器） |
| ・E4428C-UNB | High output power（機械式衰減器，高功率版本） |
射頻輸出與電平效能（RF Output Performance）
- Frequency range：250 kHz to 3 GHz / 6 GHz
- Superior specified level accuracy： ±0.6 dB（up to 3 GHz）
±0.9 dB（up to 6 GHz） ・Broad output power range：
–136 dBm to +17 dBm（1 GHz）
+16 dBm（3 GHz）
+10 dBm（6 GHz）
・High-stability timebase，確保頻率穩定度與準確度
相位雜訊與頻譜純度（Phase Noise & Spectral Purity）
・Single-Sideband (SSB) phase noise：
Typical –134 dBc/Hz @ 20 kHz offset（1 GHz carrier）
- 適用於鄰頻選擇性、阻塞與干擾源測試
- 支援 LO substitution、低抖動時脈刺激與近載波量測應用
類比調變能力（Analog Modulation Capabilities）
- AM modulation
- Wideband FM modulation
- Phase modulation (ΦM)
- Pulse modulation
- 支援雙內建 function generator 同時驅動
- Step sweep / List sweep（frequency 與 power）
系統介面與控制（System Interface & Control）
- Remote interfaces：GPIB / RS-232 / LAN
- SCPI 指令程式控制
- 適合整合至自動化測試與 ATE 架構
機構與安裝選配（Mechanical & Rack Options）
| ・E4428C-1EM | 前面板連接埠移至後方 |
|---|---|
| ・E4428C-1CM | 機架安裝套件（無把手） |
| ・E4428C-1CP | 機架安裝套件（含把手） |
| ・E4428C-1CN | 前面板把手套件 |
典型應用（Typical Applications）
- AI 伺服器與資料中心相關無線模組 RF 校準與干擾測試
- LTE／Sub-6 GHz 接收器靈敏度、阻塞與鄰頻測試
- Wi-Fi 5 / Wi-Fi 6 無線模組 RF 基本驗證
- NB-IoT 與低功耗無線通訊裝置測試
- 射頻晶片、PA、LNA、Filter 等 RF 元件特性量測
- 一般 RF 實驗室、校準單位與產線 EOL 測試
英文技術說明
Excellent all-inclusive RF and analog modulation performance up to 3 or 6 GHz The E4428C ESG analog signal generator delivers outstanding spectral purity, level accuracy, output power, and analog modulation performance up to 3 or 6 GHz for all general-purpose test needs.
This makes the E4428C ESG a superb choice for general-purpose tests requiring CW, AM, ΦM, and FM receiver and component test signals in the cellular, ISM, and UNII frequency bands.Lowest Single-Sideband (SSB) phase noise performance in its price classSingle-Sideband (SSB) phase noise is an extremely important specification of a signal generator.For example, if used for measuring the adjacent channel selectivity of a receiver, your test results might indicate a failure when your receiver is actually functioning properly if the phase noise of the signal generator is too high.With a typical SSB phase noise performance of -134 dBc/Hz at 20 kHz offset from a 1 GHz carrier, the E4428C ESG will meet your demanding performance needs.Other key applications that require high spectral purity include LO substitution, low-jitter clock stimulus, blocking/interference signals, and in-channel measurements close to the carrier.
