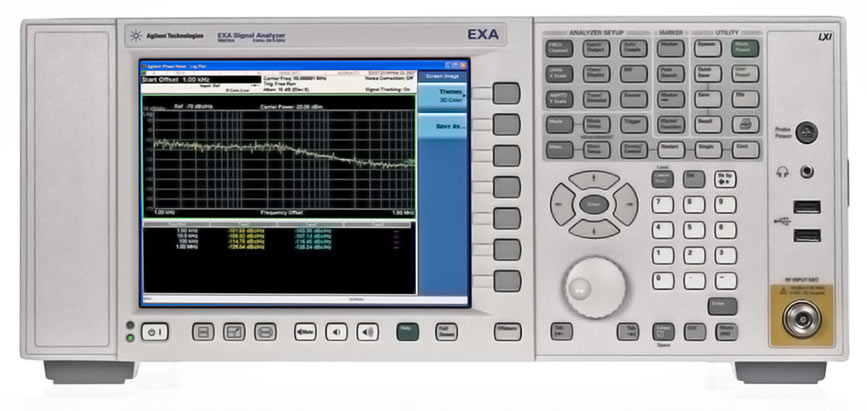

【弘燁科技-專業儀器設備】- Keysight Agilent N9010A, N9010AEP (EXA) Signal Analyzer 訊號分析儀 /維修儀器/校驗/校正儀器
N9010A EXA Signal Analyzer 為 Keysight / Agilent X-Series 系列中廣受採用的 Signal Analyzer / Spectrum Analyzer（訊號分析儀/頻譜分析儀），適用於 RF / Microwave 研發、系統驗證與量產測試。N9010A 支援 spectrum analysis、phase noise、noise figure、analog demod 等量測應用（option dependent），可搭配通訊量測/解調軟體進行 W-CDMA、HSDPA/HSUPA、GSM/EDGE、Mobile WiMAX 等標準分析。其優異的 DANL、TOI、amplitude accuracy、analysis bandwidth 規格，使其在 spurious / harmonics / ACPR(ACLR) / channel power / OBW 等工程師常用測試場景具備高性價比與廣泛通用性。
Frequency range：10 Hz to 3.6 / 7 / 13.6 / 26.5 / 32 / 44 GHz（依機型/選配）
Analysis bandwidth：25 MHz（standard） 或 40 MHz（option）
Internal preamplifier：可選配內建前置放大器（最高至 7.0 GHz）
DANL（Displayed Average Noise Level）：-142 dBm/Hz（typical）
TOI（Third-order intercept）：+13 dBm（typical）
Absolute amplitude accuracy：0.3 dB（typical）
適用於微弱訊號量測、阻塞測試與高動態範圍分析
Spectrum analysis（頻譜分析）：Spurious / Harmonics / Interference hunting
Channel power / ACPR（ACLR）/ OBW 等通訊量測（option dependent）
適合 Receiver blocking / sensitivity 測試與 EMI/干擾追查
Analog demod：AM/FM/PM 等解調
Digital standards support（依軟體授權）：
-
W-CDMA
-
HSDPA / HSUPA
-
GSM / EDGE
-
Mobile WiMAX
-
可搭配 VSA（如 89600） 進行 I/Q、調變品質與 EVM 類指標分析（依配置）
-
RF / Microwave 訊號分析與干擾定位
-
Phase noise、Noise figure 量測（依選配）
-
通訊系統研發、驗證與產線測試
-
Spurious / Harmonics / ACPR(ACLR) 量測
-
Receiver test：blocking / sensitivity / adjacent channel interference
Agilent / Keysight N9010A EXA Signal Analyzer datasheet:
規格
N9010A EXA Signal Analyzer 為 Keysight / Agilent X-Series 系列中廣受採用的 Signal Analyzer / Spectrum Analyzer（訊號分析儀/頻譜分析儀），適用於 RF / Microwave 研發、系統驗證與量產測試。N9010A 支援 spectrum analysis、phase noise、noise figure、analog demod 等量測應用（option dependent），可搭配通訊量測/解調軟體進行 W-CDMA、HSDPA/HSUPA、GSM/EDGE、Mobile WiMAX 等標準分析。其優異的 DANL、TOI、amplitude accuracy、analysis bandwidth 規格，使其在 spurious / harmonics / ACPR(ACLR) / channel power / OBW 等工程師常用測試場景具備高性價比與廣泛通用性。
Frequency range / Analysis bandwidth
-
Frequency range：10 Hz to 3.6 / 7 / 13.6 / 26.5 / 32 / 44 GHz（依機型/選配）
-
Analysis bandwidth：25 MHz（standard） 或 40 MHz（option）
-
Internal preamplifier：可選配內建前置放大器（最高至 7.0 GHz）
Measurement performance (DANL / TOI / Accuracy)
-
DANL（Displayed Average Noise Level）：-142 dBm/Hz（typical）
-
TOI（Third-order intercept）：+13 dBm（typical）
-
Absolute amplitude accuracy：0.3 dB（typical）
-
適用於微弱訊號量測、阻塞測試與高動態範圍分析
Spectrum / Signal analysis
-
Spectrum analysis（頻譜分析）：Spurious / Harmonics / Interference hunting
-
Channel power / ACPR（ACLR）/ OBW 等通訊量測（option dependent）
-
適合 Receiver blocking / sensitivity 測試與 EMI/干擾追查
Demodulation / Wireless standards（option dependent）
-
Analog demod：AM/FM/PM 等解調
-
Digital standards support（依軟體授權）：
-
W-CDMA
-
HSDPA / HSUPA
-
GSM / EDGE
-
Mobile WiMAX
-
-
可搭配 VSA（如 89600） 進行 I/Q、調變品質與 EVM 類指標分析（依配置）
Typical applications（適用場景）
-
RF / Microwave 訊號分析與干擾定位
-
Phase noise、Noise figure 量測（依選配）
-
通訊系統研發、驗證與產線測試
-
Spurious / Harmonics / ACPR(ACLR) 量測
-
Receiver test：blocking / sensitivity / adjacent channel interference
儀器介紹
The Keysight EXA N9010A is the industry's fastest economy-class signal analyzer. Its speed and accuracy, coupled with its unprecedented performance and application coverage, provides development and manufacturing engineers with the capabilities to cost-effectively troubleshoot new designs, increase manufacturing throughput, or analyze complex and time-varying signals.
The Keysight EXA signal analyzer provides flexible, scalable signal analysis to budget-conscious engineers who don't want to sacrifice speed, accuracy, application coverage or modern connectivity. In addition to the use of an open Windows(r) XP Professional operating system, the EXA also provides an advanced signal analysis user interface. All measurement features and functions are intuitively grouped and accessible from the front panel or via a USB keyboard and mouse.
Optional measurement application software provides preconfigured test routines for GSM/EDGE, 802.16e Mobile WiMAX, W-CDMA, HSDPA/HSUPA, and phase-noise applications.
