【弘燁科技・專業量測設備/校驗維修服務】

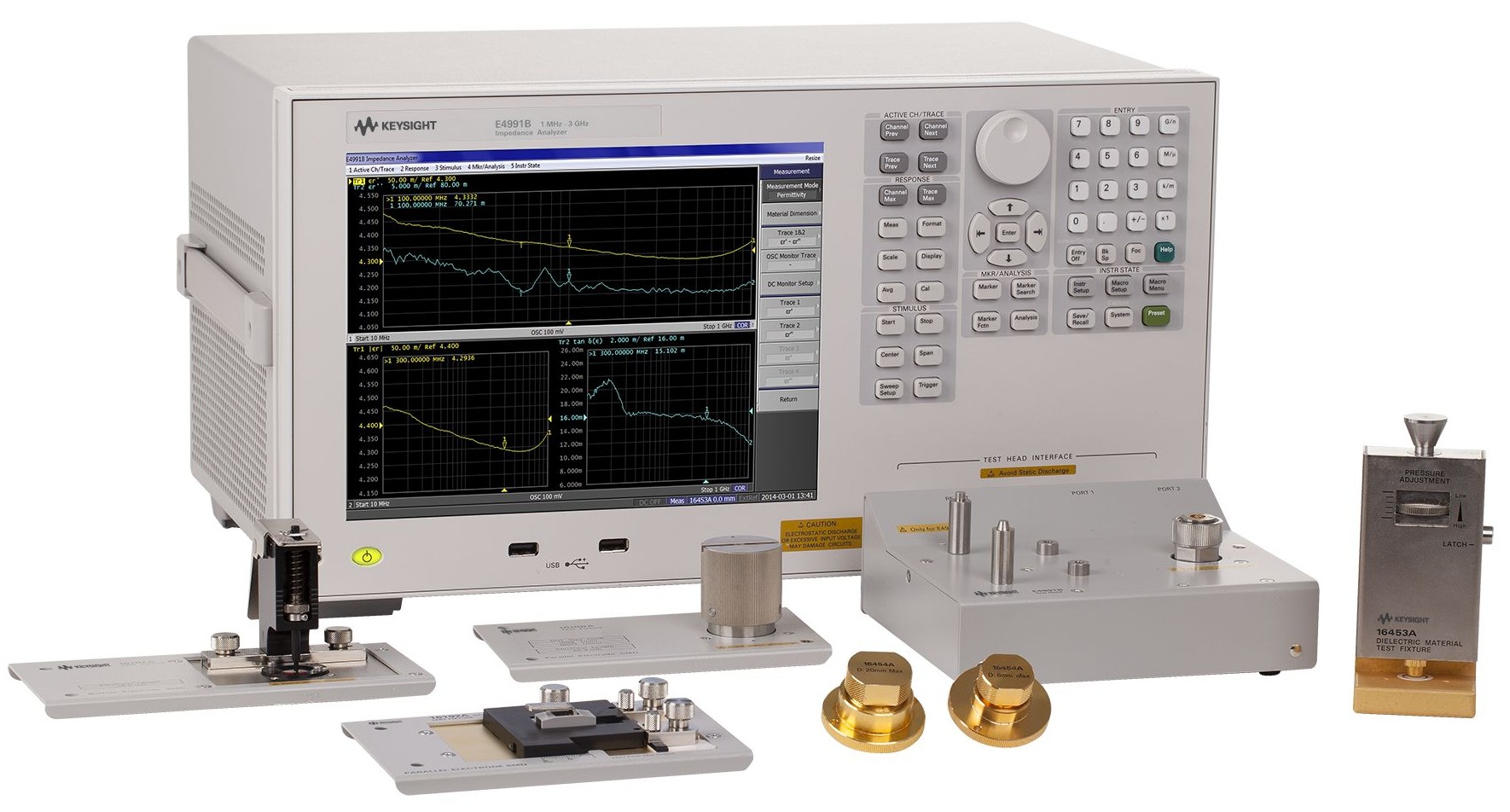

Keysight E4991B Impedance Analyzer
支援應用：阻抗參數量測｜L/C/R｜介電特性（Dk/Df）｜材料與被動元件分析｜偏壓/量產測試
我們提供完整服務：
全新／二手儀器買賣｜租賃｜出售｜回收收購｜維修保養｜校驗校正
Keysight E4991B 為 Keysight Technologies 高階阻抗分析儀，適用於被動元件與材料電性之高精度量測，可進行阻抗（Z）、電阻（R）、電抗（X）、電容（C）、電感（L）等參數分析，並支援介電特性評估（介電常數 Dk、損耗因子 Df）與頻率響應量測。可搭配多種治具與測試夾具進行 SMD/引腳元件、材料樣品與模組電性分析，常用於研發、QA 與產線 EOL/ATE 測試環境。
常見於高速電子與半導體/通訊應用，適用於：
✓ AI 伺服器／HPC 高速電源網路分析（PDN impedance）
✓ 訊號完整性 SI／電源完整性 PI（PDN noise／Ripple／Transient）
✓ 5G / 6G 射頻模組與高頻被動元件特性量測
✓ WiFi 6 / WiFi 7 高速射頻電路與材料驗證
✓ LTE／NB-IoT 通訊元件阻抗與介電特性分析
✓ 半導體封裝基板、先進材料（低損耗基材）研發測試
✓ MLCC／電感／電阻等被動元件特性評估與品質控管
✓ 研發實驗室／QA／產線 EOL／ATE 測試
我們提供：
・儀器功能檢測與校驗
・現貨／客訂（依頻寬、測試需求、選配需求供貨）
・多品牌比較諮詢（Keysight / Agilent / HP / Tek 等）
・高價回收儀器
・FAE 工程師協助測試治具與量測方法建議（SMD/引腳、差動/電流/偏壓量測規劃）
歡迎來電洽詢，提供現貨查詢、快速報價、租賃方案與交期安排，協助您快速完成阻抗與材料電性驗證需求。
- 儀器介紹
- 儀器規格
- 檔案下載
The E4991B Impedance Analyzer has a frequency range of 1 MHz to 3 GHz. The E4991B provides 0.65% basic accuracy over a wide impedance range with a 40 V built-in DC bias source (Option 001). The equivalent circuit analysis function supports seven different multi-parameter models and helps you to simulate your own equivalent parameter values of components. Three frequency options (1 MHz to 500 MHz/1 GHz/3 GHz) and frequency upgrades allow you to choose the most appropriate option with the latest amount of investment. Material measurement options provide temperature characteristics analysis capability (Option 007) and direct read function of permittivity and permeability (Option 002). Probe station connection kit (Option 010) offers an accurate on-wafer or micro-component impedance measurement solution up to 3 GHz. The E4991B supports a wide variety of test accessories that designed to make measurements simple and reliable. Whether you are in R&D, QA or inspection, the E4991B is an ideal solution for characterizing and evaluating electronic components, semiconductor devices and materials. For materials measurement, E4991B works with the N1500A-005 materials measurement suite and provides ease-of-measurements (up to 1 GHz), from setting-up fixtures to report generation.
主要規格與效能（Core Specifications）
產品定位（Product Overview）
・由 Keysight Technologies 設計之高階 Impedance Analyzer 阻抗分析儀
・支援被動元件、材料電性與高頻阻抗精密量測
・適用電子研發、半導體材料驗證與高速通訊測試
頻率選項（Upgradable Frequency Options）
・1 MHz to 500 MHz
・1 MHz to 1 GHz
・1 MHz to 3 GHz
（可升級頻寬架構，依應用需求擴充）
量測精度與範圍（Accuracy & Impedance Range）
・Basic Accuracy：±0.65%
・Impedance Range：120 mΩ to 52 kΩ
（10% measurement accuracy range）
量測參數（Measurement Parameters）
・|Z|, |Y|, θ
・R, X, G, B
・L, C, D, Q
・|Γ|, Γx, Γy, θΓ
・Vac, Iac
・Vdc1, Idc1（需 Option 001）
內建偏壓功能（Built-in DC Bias – Option 001）
・DC Bias：0 V to ±40 V
・Current：0 A to ±100 mA
・支援偏壓條件下真實工作特性分析
顯示與操作介面（Display & Interface）
・10.4-inch Color LCD with Touch Screen
・4-channel & 4-trace simultaneous display
・即時多參數量測與比較分析
資料分析功能（Data Analysis Functions）
・Equivalent Circuit Analysis（等效電路分析）
・Limit Line Test（規格上下限判定）
・適用量產與可靠度測試流程
材料量測功能（Material Measurement – Option 002）
・Permittivity：|εr|, εr', εr''
・Loss Factor：tanδ(ε)
・Permeability：|μr|, μr', μr''
・Magnetic Loss：tanδ(μ)
・直接讀取介電與磁性材料特性
溫度特性與晶圓量測（Options 007 & 010）
・Temperature Characteristics Measurement（Option 007）
・Reliable On-Wafer Measurement（Option 010）
・支援材料溫漂分析與微小元件量測
探針台連接套件（Probe Station Connection Kit – Option 010）
・支援 On-Wafer 與 Micro-Component 阻抗量測
・Frequency up to 3 GHz
・適用半導體製程與微結構元件分析
系統整合與特性（System Integration & Features）
・支援治具、探針台與材料量測系統整合
・適用研發、QA、產線 EOL／ATE 測試環境
・可進行偏壓、溫度與高頻特性同步分析
・適合 RF / Microwave 與高速電路設計驗證
典型應用（Typical Applications）
・AI 伺服器／HPC 高速電源網路 PDN 阻抗分析
・SI／PI（訊號完整性／電源完整性）驗證
・5G / 6G 射頻通訊模組與高頻被動元件測試
・WiFi 6 / WiFi 7 高速射頻電路與材料評估
・LTE／NB-IoT 通訊元件電性分析
・半導體封裝基板與低損耗材料研發
・MLCC／電感／電阻特性分析與品質控管
・電子材料研究實驗室與量產驗證
Keysight E4991B datasheet: E4991B
