【弘燁科技．專業量測儀器服務】
Agilent 4284A / 4285A Precision LCR Meter
支援型號：4284A ｜ 4285A
我們提供完整服務：
全新／二手儀器買賣｜租賃｜出售｜回收收購｜維修保養｜校驗校正
Agilent 4284A / 4285A 為 Agilent（HP）經典高精度 Precision LCR Meter（精密 LCR 量測儀），具備寬廣量測頻率範圍與高準確度量測效能，可精準量測 L／C／R／D／Q／ESR 等被動元件關鍵參數，廣泛應用於電子元件研發、製造測試與品質驗證。
4284A / 4285A 適用於 電源完整性 PI（Power Integrity）與 PDN 元件分析，可有效評估電感、電容在不同頻率條件下的電氣特性，亦常見於 AI 伺服器與高效能運算（HPC）電源模組 之被動元件選型與驗證，適用於：
✓ AI 伺服器／HPC 電源系統被動元件量測
（VRM／POL／DC-DC 電源模組之電感、電容、ESR 與頻率特性分析）
✓ 電源完整性 PI／PDN 元件特性驗證
（PDN noise／Ripple／Transient 對應被動元件評估）
✓ 被動元件研發與製程品質控管
（MLCC／Power Inductor／Choke Coil／濾波元件）
✓ 電子元件研發實驗室／QA／產線 EOL 測試
我們提供：
・儀器功能檢測與校驗
・現貨／客訂交期（依頻率範圍、配件與治具需求供貨）
・多型號比較諮詢（Agilent／Keysight LCR／Hioki 等）
・高價回收儀器
・FAE 工程師協助量測設定與測試治具建議
歡迎來電諮詢，提供 現貨查詢、快速報價、租賃方案與交期安排，協助您最快完成測試與驗證。
- 儀器介紹
- 儀器規格
- 檔案下載

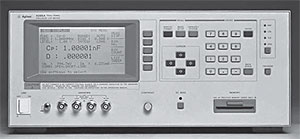

Agilent Technologies 4284A Precision LCR Meter
The Agilent 4284A precision LCR meter is a cost-effective solution for component and material measurement. The wide 20 Hz to 1 MHz test frequency range and superior test-signal performance allow the Agilent 4284A to test components to the most commonly-used test standards, such as IEC/MIL standards, and under conditions that simulate the intended application. Whether in research and development, production, quality assurance, or incoming inspection, the Agilent 4284A will meet all of your LCR meter test and measurement requirements.
Agilent Technologies 4285A Precision LCR Meter
The Agilent 4285A precision LCR meter is a cost-effective solution for component and material measurement. For demanding RF component tests, the Agilent 4285A offers a higher test-frequency range, from 75 kHz to 30 MHz. Whether in research and development, production, quality assurance, or incoming inspection, the Agilent 4285A will meet all of your LCR meter test and measurement requirements.
【弘燁科技-專業儀器設備】- Agilent 4284A 4285A Precision LCR Meter 二手儀器/買賣/租賃/出租/購買/價格/維修儀器/校驗儀器
歡迎來電諮詢,謝謝
主要規格與效能（Core Specifications）
機型定位（Model Positioning）
・4284A：通用型高精度 Precision LCR Meter，適用於元件與材料量測
・4285A：高頻型 Precision LCR Meter，適用於 RF 與高頻被動元件測試
頻率範圍與解析度（Frequency Range & Resolution）
Agilent 4284A
・頻率範圍：20 Hz 至 1 MHz
・可選測試頻率數：8,610 種
・適用 IEC / MIL 等常用測試標準
Agilent 4285A
・頻率範圍：75 kHz 至 30 MHz
・頻率步進解析度：100 Hz
・適用高頻與 RF 被動元件測試
基本精度（Basic Accuracy）
Agilent 4284A
・基本量測精度：0.05%
Agilent 4285A
・基本量測精度：0.1%
量測參數（Measurement Parameters）
・阻抗與等效參數：
|Z|、|Y|、R、X、G、B、C、D、Q、ESR、Rp、Lp
・相位參數：
|Z|–θ、|Y|–θ
・偏差量測：Deviation / Deviation %
測試訊號與偏壓（Test Signal & Bias）
Agilent 4284A
・DC Bias：±2 V
・測試訊號：可變測試訊號位準
Agilent 4285A
・恆定電壓或電流測試訊號
・支援 List Sweep 量測功能
・選配 42841A 可支援 10 ADC 高速量測
介面與系統整合（Interface & System Integration）
・通訊介面：GPIB
・適用於自動化測試系統（ATE）
・可整合研發、QA 與產線測試流程
應用領域（Application Highlights）
・被動元件量測（電感／電容／電阻）
・材料特性分析與元件模擬測試
・電子元件研發（R&D）與品質驗證（QA）
・來料檢驗（IQC）與產線 EOL 測試
・AI 伺服器 / HPC 電源應用
– VRM / POL / DC-DC 電源模組被動元件選型
– 電源完整性（PI）與 PDN 元件特性分析
・RF 與高頻元件應用（4285A）
– RF Inductor / Capacitor
– Matching Network / EMI Filter
Agilent 4284A / 4285A datasheet:4284_5A
