產品介紹
・由 Keysight Technologies 設計之高階 Impedance Analyzer 阻抗分析儀
・支援被動元件、材料電性與高頻阻抗精密量測
・適用電子研發、半導體材料驗證與高速通訊測試
・1 MHz to 500 MHz
・1 MHz to 1 GHz
・1 MHz to 3 GHz
（可升級頻寬架構，依應用需求擴充）
・Basic Accuracy：±0.65%
・Impedance Range：120 mΩ to 52 kΩ
（10% measurement accuracy range）
・|Z|, |Y|, θ
・R, X, G, B
・L, C, D, Q
・|Γ|, Γx, Γy, θΓ
・Vac, Iac
・Vdc1, Idc1（需 Option 001）
・DC Bias：0 V to ±40 V
・Current：0 A to ±100 mA
・支援偏壓條件下真實工作特性分析
・10.4-inch Color LCD with Touch Screen
・4-channel & 4-trace simultaneous display
・即時多參數量測與比較分析
・Equivalent Circuit Analysis（等效電路分析）
・Limit Line Test（規格上下限判定）
・適用量產與可靠度測試流程
・Permittivity：|εr|, εr', εr''
・Loss Factor：tanδ(ε)
・Permeability：|μr|, μr', μr''
・Magnetic Loss：tanδ(μ)
・直接讀取介電與磁性材料特性
・Temperature Characteristics Measurement（Option 007）
・Reliable On-Wafer Measurement（Option 010）
・支援材料溫漂分析與微小元件量測
・支援 On-Wafer 與 Micro-Component 阻抗量測
・Frequency up to 3 GHz
・適用半導體製程與微結構元件分析
・支援治具、探針台與材料量測系統整合
・適用研發、QA、產線 EOL／ATE 測試環境
・可進行偏壓、溫度與高頻特性同步分析
・適合 RF / Microwave 與高速電路設計驗證
・AI 伺服器／HPC 高速電源網路 PDN 阻抗分析
・SI／PI（訊號完整性／電源完整性）驗證
・5G / 6G 射頻通訊模組與高頻被動元件測試
・WiFi 6 / WiFi 7 高速射頻電路與材料評估
・LTE／NB-IoT 通訊元件電性分析
・半導體封裝基板與低損耗材料研發
・MLCC／電感／電阻特性分析與品質控管
・電子材料研究實驗室與量產驗證
Keysight E4991B datasheet:
規格
主要規格與效能（Core Specifications）
產品定位（Product Overview）
・由 Keysight Technologies 設計之高階 Impedance Analyzer 阻抗分析儀
・支援被動元件、材料電性與高頻阻抗精密量測
・適用電子研發、半導體材料驗證與高速通訊測試
頻率選項（Upgradable Frequency Options）
・1 MHz to 500 MHz
・1 MHz to 1 GHz
・1 MHz to 3 GHz
（可升級頻寬架構，依應用需求擴充）
量測精度與範圍（Accuracy & Impedance Range）
・Basic Accuracy：±0.65%
・Impedance Range：120 mΩ to 52 kΩ
（10% measurement accuracy range）
量測參數（Measurement Parameters）
・|Z|, |Y|, θ
・R, X, G, B
・L, C, D, Q
・|Γ|, Γx, Γy, θΓ
・Vac, Iac
・Vdc1, Idc1（需 Option 001）
內建偏壓功能（Built-in DC Bias – Option 001）
・DC Bias：0 V to ±40 V
・Current：0 A to ±100 mA
・支援偏壓條件下真實工作特性分析
顯示與操作介面（Display & Interface）
・10.4-inch Color LCD with Touch Screen
・4-channel & 4-trace simultaneous display
・即時多參數量測與比較分析
資料分析功能（Data Analysis Functions）
・Equivalent Circuit Analysis（等效電路分析）
・Limit Line Test（規格上下限判定）
・適用量產與可靠度測試流程
材料量測功能（Material Measurement – Option 002）
・Permittivity：|εr|, εr', εr''
・Loss Factor：tanδ(ε)
・Permeability：|μr|, μr', μr''
・Magnetic Loss：tanδ(μ)
・直接讀取介電與磁性材料特性
溫度特性與晶圓量測（Options 007 & 010）
・Temperature Characteristics Measurement（Option 007）
・Reliable On-Wafer Measurement（Option 010）
・支援材料溫漂分析與微小元件量測
探針台連接套件（Probe Station Connection Kit – Option 010）
・支援 On-Wafer 與 Micro-Component 阻抗量測
・Frequency up to 3 GHz
・適用半導體製程與微結構元件分析
系統整合與特性（System Integration & Features）
・支援治具、探針台與材料量測系統整合
・適用研發、QA、產線 EOL／ATE 測試環境
・可進行偏壓、溫度與高頻特性同步分析
・適合 RF / Microwave 與高速電路設計驗證
典型應用（Typical Applications）
・AI 伺服器／HPC 高速電源網路 PDN 阻抗分析
・SI／PI（訊號完整性／電源完整性）驗證
・5G / 6G 射頻通訊模組與高頻被動元件測試
・WiFi 6 / WiFi 7 高速射頻電路與材料評估
・LTE／NB-IoT 通訊元件電性分析
・半導體封裝基板與低損耗材料研發
・MLCC／電感／電阻特性分析與品質控管
・電子材料研究實驗室與量產驗證
儀器介紹

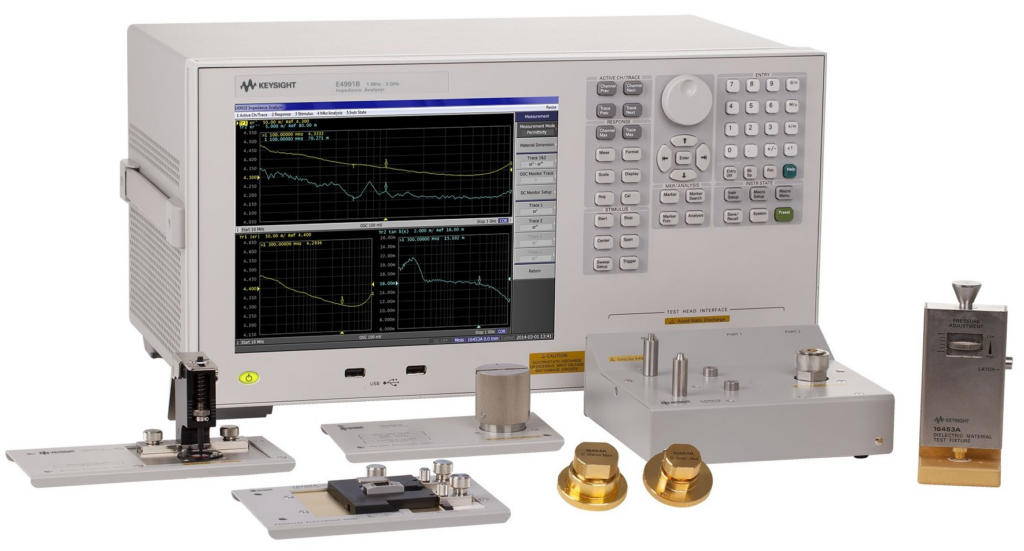

The E4991B Impedance Analyzer has a frequency range of 1 MHz to 3 GHz. The E4991B provides 0.65% basic accuracy over a wide impedance range with a 40 V built-in DC bias source (Option 001). The equivalent circuit analysis function supports seven different multi-parameter models and helps you to simulate your own equivalent parameter values of components. Three frequency options (1 MHz to 500 MHz/1 GHz/3 GHz) and frequency upgrades allow you to choose the most appropriate option with the latest amount of investment. Material measurement options provide temperature characteristics analysis capability (Option 007) and direct read function of permittivity and permeability (Option 002). Probe station connection kit (Option 010) offers an accurate on-wafer or micro-component impedance measurement solution up to 3 GHz. The E4991B supports a wide variety of test accessories that designed to make measurements simple and reliable. Whether you are in R&D, QA or inspection, the E4991B is an ideal solution for characterizing and evaluating electronic components, semiconductor devices and materials. For materials measurement, E4991B works with the N1500A-005 materials measurement suite and provides ease-of-measurements (up to 1 GHz), from setting-up fixtures to report generation.
