產品介紹

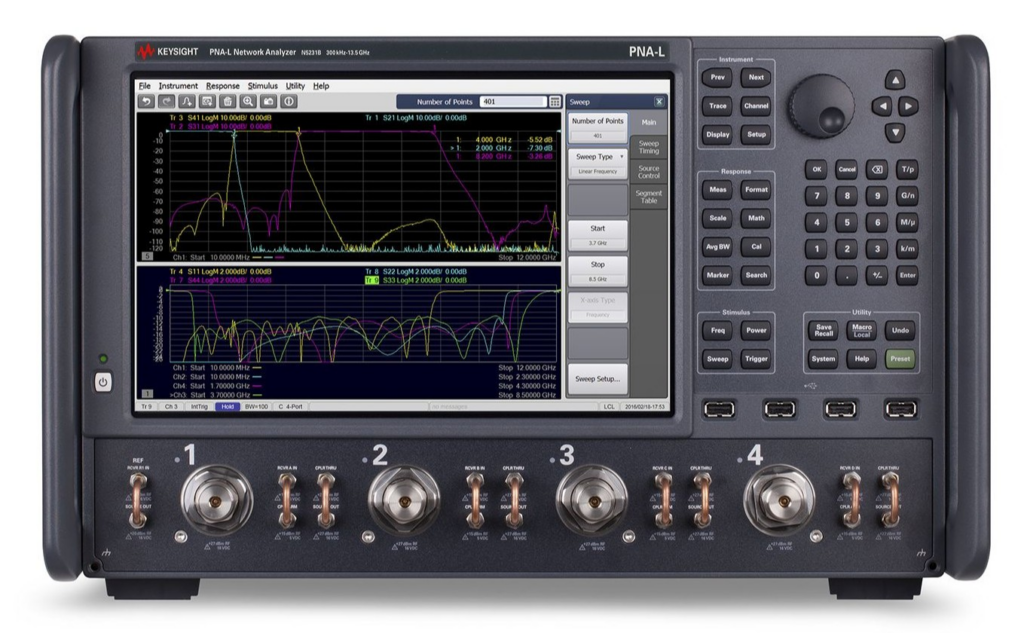

Keysight PNA-L Series 微波向量網路分析儀提供 300 kHz 至 8.5 / 13.5 / 20 GHz 之寬頻量測能力（依型號與選配），支援 2-Port 或 4-Port 架構，適用於 RF、微波與高速互連元件之完整向量量測。系統具備高達 133 dB 的動態範圍與最大 +13 dBm 輸出功率，可有效應用於高損耗元件、長通道與系統層級測試。低至 0.004 dB rms 的 Trace Noise 提供優異量測穩定度與重複性，適合研發、QA 驗證與產線量測環境。
主要技術規格（Technical Highlights）
・頻率範圍：300 kHz ～ 8.5 / 13.5 / 20 GHz（依型號與選配）
・量測埠數：2-Port 或 4-Port（可選）
・動態範圍：133 dB（typical）
・最大輸出功率：+13 dBm
・Trace Noise：0.004 dB rms（typical）
Keysight N5231B / N5232B / N5239B datasheet:
規格
主要量測規格說明（Measurement Specifications）
Keysight PNA-L Series 微波向量網路分析儀提供 300 kHz 至 8.5 / 13.5 / 20 GHz 之寬頻量測能力（依型號與選配），支援 2-Port 或 4-Port 架構，適用於 RF、微波與高速互連元件之完整向量量測。系統具備高達 133 dB 的動態範圍與最大 +13 dBm 輸出功率，可有效應用於高損耗元件、長通道與系統層級測試。低至 0.004 dB rms 的 Trace Noise 提供優異量測穩定度與重複性，適合研發、QA 驗證與產線量測環境。
主要技術規格（Technical Highlights）
・頻率範圍：300 kHz ～ 8.5 / 13.5 / 20 GHz（依型號與選配）
・量測埠數：2-Port 或 4-Port（可選）
・動態範圍：133 dB（typical）
・最大輸出功率：+13 dBm
・Trace Noise：0.004 dB rms（typical）
| Hardware options | |
| N5232B-200 | 2-port base hardware configuration |
| N5232B-216 | 2-port, configurable test set, source attenuators |
| N5232B-400 | 4-port, base hardware configuration |
| N5232B-416 | 4-port, configurable test set, source attenuators |
| Measurement Options | |
| S93007B | Automatic Fixture Removal |
| S93010B | Time Domain Analysis |
| S93011B | Enhanced Time Domain Analysis with TDR |
| S93080B | Frequency Offset Measurements |
| S93082B | Scalar Mixer/Converter Measurements |
| S930900B | Spectrum Analysis, up to 8.5 GHz |
| S930901B | Spectrum Analysis, up to 13.5 GHz |
| S930902B | Spectrum Analysis, up to 26.5 GHz |
| S93551B | Network Analyzer N-Port Calibrated Measurements |
| S93898B | Built-in Performance Test Software |
儀器介紹
The PNA-L is a cost effective general purpose network solution ideal for analysing passive components and simple active devices in a wide variety of industries – mobile telecommunications; WLAN component production and A&D.
The N5239B N5231B N5232B PNA-L Network Analyzers is highly suitable for mixed mode S-parameter measurements without the limitation or need for baluns
