品牌
是德/安捷倫(Keysight/Agilent/HP)
型號

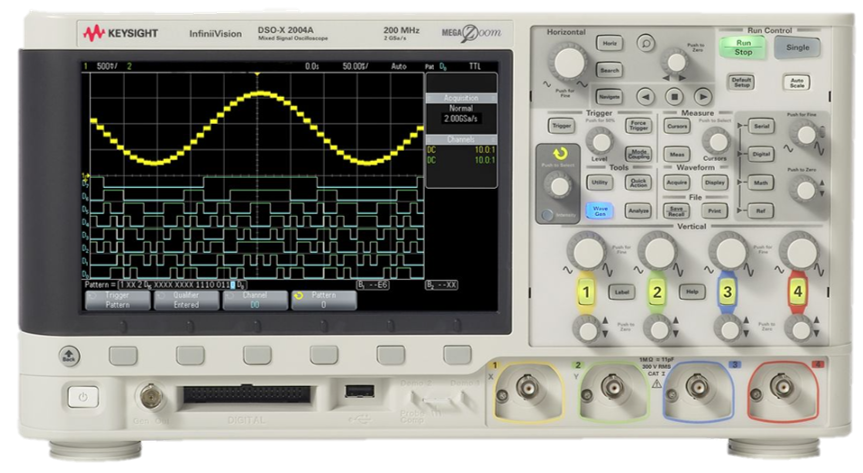

DSOX2000A Series Digital Storage Oscilloscope 數位儲存示波器
類別
—
規格資料
已整理
文件下載
可下載
產品介紹
產品定位：Keysight DSOX2000A Series Digital Storage Oscilloscope 數位儲存示波器 屬於示波器、混合訊號與時域波形分析設備，可用於波形量測、時序分析、電源完整性、數位訊號除錯、嵌入式系統驗證與維修測試。
選型重點：實際可用頻寬、取樣率與分析功能需依機身配置、探棒與選配確認。評估 DSOX2000A Series Digital Storage Oscilloscope 數位儲存示波器 時，建議同步確認頻寬、通道數、取樣率、記憶體深度、探棒附件、觸發／解碼功能與校正狀態。
採購與技術確認：弘燁科技可依目前庫存、附件組合、校正需求與交期，協助比對同級替代型號並整理可交付方案。
品牌與分類：品牌為 Keysight / Agilent / HP，產品分類為 時域／波形量測儀器。如需確認完整規格、附件、校正與交期，建議提供實際量測條件由 SMART 協助確認。
規格
主要規格與效能（Core Specifications）
型號與頻寬配置（Models & Bandwidth）
70 MHz Bandwidth
4-Channel / 2-Channel Analog Models
通道配置（Channel Configuration）
4 / 2 Analog Channels
- Upgrade to MSO：4 / 2 Analog + 8 Digital Channels（需升級）
- 可隨時由 DSO 升級為 MSO，提升混合訊號量測能力
取樣效能（Sampling Performance）
1 GSa/s per Channel
2 GSa/s Half-Channel Mode
適合基礎高速數位與控制訊號分析
記憶體深度（Memory Depth）
- Memory：1 Mpts
- 有效擷取較長時間波形與事件資料
波形更新率（Waveform Update Rate）
- Up to 200,000 waveforms/sec
- 有助於觀測偶發性異常與訊號抖動
數學與頻域分析（Math & FFT）
Waveform Math
FFT Frequency Analysis
內建訊號產生器（WaveGen Option）
- Built-in WaveGen 20 MHz Function Generator（Optional）
- 支援 Sine、Square、Pulse、Ramp 等基本波形
顯示介面（Display）
- 8.5” WVGA Color Display
- 清晰顯示，多通道波形同時觀測
擴充與升級能力（Expandability）
- Full Upgradability（Software / Option-based）
- 可追加：
20 MHz Function Generator
3-digit Voltmeter
Serial Trigger & Analysis
Segmented Memory
Mask Testing
連線與介面（Connectivity & I/O）
USB Host & Device Ports（連線、儲存、列印）
Optional LAN & VGA Interface
Optional GPIB Interface
產品系列（Series）
Keysight InfiniiVision 2000 X-Series
典型應用（Applications）
AI 伺服器周邊控制板、電源與時序訊號觀測
基礎高速數位訊號與嵌入式系統除錯
5G / LTE / Wi-Fi 6 / Wi-Fi 7 通訊模組基礎測試
NB-IoT、MCU / FPGA 控制與通訊介面分析
教學實驗室、研發實驗室、QA 與產線 EOL 測試
原廠英文說明
70 MHz
4/2 analog plus 8 digital channels
Capture more data with up to 1 Mpts memory
