產品介紹
頻寬配置（Bandwidth）
• 70 MHz Standard
• 100 MHz / 200 MHz（需 Additional Option 升級）
取樣效能（Sampling Performance）
• Max Sample Rate：2 GSa/s
• 適合基礎至中階高速數位與通訊訊號時域分析
記憶體深度（Memory Depth）
• Memory：2 Mpts
• 可擷取較長時間波形，利於除錯與事件分析
波形更新率（Waveform Update Rate）
• Up to 200,000 waveforms/sec
• 提升捕捉偶發性異常與細微訊號變化能力
通道配置（Channel Configuration）
• 2-Channel 或 4-Channel Analog Models（依型號）
• 適用一般量測與多通道訊號同步觀測
量測與分析功能（Measurement & Analysis）
• Mask Testing（遮罩測試）
• Waveform Math
• FFT Frequency Analysis
• Serial Protocol Analysis（I²C / SPI / UART / CAN / LIN，依選配）
• 專業量測功能標準內建
學習與操作輔助（Ease of Use）
• Built-in Help System
• Training Signals（內建教學訊號）
• 新手可快速上手，降低學習門檻
顯示介面（Display）
• 7-inch WVGA Display
• 清晰顯示多通道波形
連線與介面（Connectivity）
• LAN
• USB Host / USB Device
• 支援資料儲存、連線與遠端控制
典型應用（Applications）
• AI 伺服器周邊控制板、電源與時序訊號觀測
• 高速數位訊號與基礎 SI（Signal Integrity）分析
• 5G / LTE / Wi-Fi 6 / Wi-Fi 7 通訊模組基礎驗證
• NB-IoT、嵌入式系統、MCU / FPGA 控制訊號除錯
• 教學實驗室、研發實驗室、QA 與產線 EOL 測試

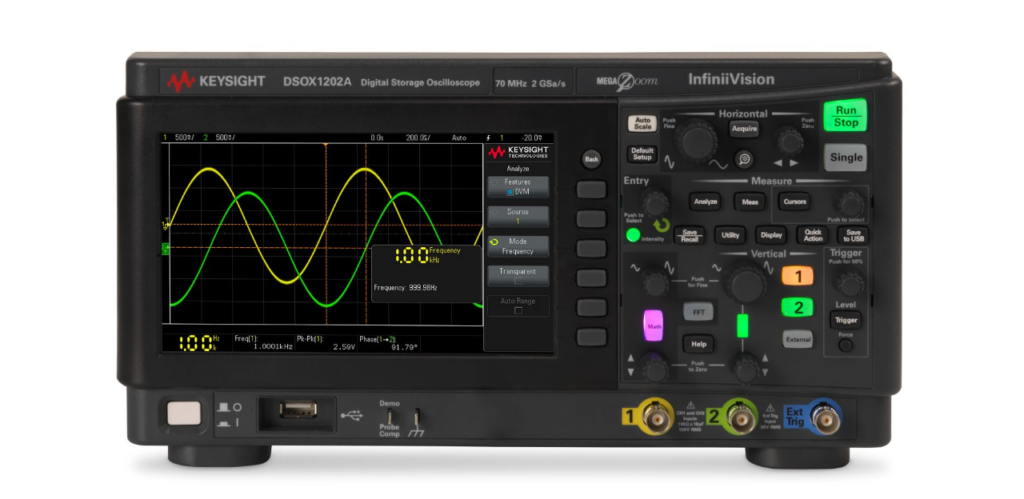

Keysight DSOX1200 Series datasheet:
規格
主要規格與效能（Core Specifications）
頻寬配置（Bandwidth）
• 70 MHz Standard
• 100 MHz / 200 MHz（需 Additional Option 升級）
取樣效能（Sampling Performance）
• Max Sample Rate：2 GSa/s
• 適合基礎至中階高速數位與通訊訊號時域分析
記憶體深度（Memory Depth）
• Memory：2 Mpts
• 可擷取較長時間波形，利於除錯與事件分析
波形更新率（Waveform Update Rate）
• Up to 200,000 waveforms/sec
• 提升捕捉偶發性異常與細微訊號變化能力
通道配置（Channel Configuration）
• 2-Channel 或 4-Channel Analog Models（依型號）
• 適用一般量測與多通道訊號同步觀測
量測與分析功能（Measurement & Analysis）
• Mask Testing（遮罩測試）
• Waveform Math
• FFT Frequency Analysis
• Serial Protocol Analysis（I²C / SPI / UART / CAN / LIN，依選配）
• 專業量測功能標準內建
學習與操作輔助（Ease of Use）
• Built-in Help System
• Training Signals（內建教學訊號）
• 新手可快速上手，降低學習門檻
顯示介面（Display）
• 7-inch WVGA Display
• 清晰顯示多通道波形
連線與介面（Connectivity）
• LAN
• USB Host / USB Device
• 支援資料儲存、連線與遠端控制
典型應用（Applications）
• AI 伺服器周邊控制板、電源與時序訊號觀測
• 高速數位訊號與基礎 SI（Signal Integrity）分析
• 5G / LTE / Wi-Fi 6 / Wi-Fi 7 通訊模組基礎驗證
• NB-IoT、嵌入式系統、MCU / FPGA 控制訊號除錯
• 教學實驗室、研發實驗室、QA 與產線 EOL 測試
| EDUX1052A | EDUX1052G | DSOX1202A | DSOX1202G | DSOX1204A | DSOX1204G | |
|---|---|---|---|---|---|---|
| Bandwidth (with upgrade) |
50 MHz | 70 MHz (100 MHz, 200 MHz) |
70 MHz (100 MHz, 200 MHz) |
|||
| Channels | 2 channel + external digital channel | 4 channel | ||||
| Max Sample rate | 1 GSa/s | 2 GSa/s | ||||
| Memory | 200 kpt | 2 Mpts | ||||
| Update rate | 100,000 wfms/s | 200,000 wfms/s | ||||
| Display | 7 inch WVGA | |||||
| Connectivity | LAN, USB host, USB device | |||||
| Built-in WaveGen | No | Included | No | Included | No | Included |
| FRA (Bode Plots) | No | Included | No | Included | No | Included |
| Serial | I2C, RS232/UART | I2C, SPI, RS232/UART, CAN, LIN | ||||
儀器介紹
- 70/100/200 MHz (100 and 200 MHz require additional option)
- 2 GSa/s sample rate
- 2 M points of memory
- Make professional measurements, including, mask testing, math, FFT, and serial protocol analysis, all standard
- Quickly learn how to use with built-in help and training signals
- See more signal detail at 200,000 waveforms/sec update rate
