產品介紹

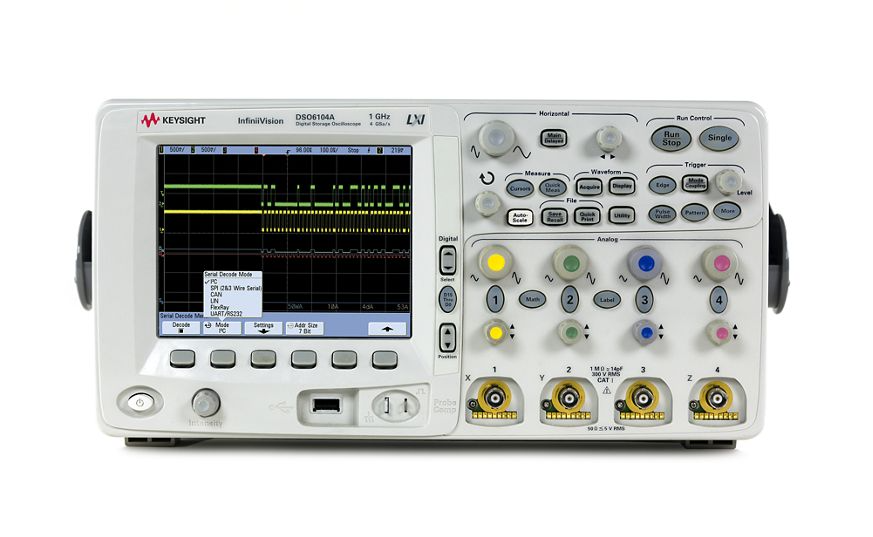

產品定位：Keysight DSO6104A Oscilloscope 高效能數位示波器｜Digital Storage Oscilloscope 屬於示波器、混合訊號與時域波形分析設備，可用於波形量測、時序分析、電源完整性、數位訊號除錯、嵌入式系統驗證與維修測試。
選型重點：實際可用頻寬、取樣率與分析功能需依機身配置、探棒與選配確認。評估 DSO6104A Oscilloscope 高效能數位示波器｜Digital Storage Oscilloscope 時，建議同步確認頻寬、通道數、取樣率、記憶體深度、探棒附件、觸發／解碼功能與校正狀態。
採購與技術確認：弘燁科技可依目前庫存、附件組合、校正需求與交期，協助比對同級替代型號並整理可交付方案。
品牌與分類：品牌為 Keysight / Agilent / HP，產品分類為 時域／波形量測儀器。如需確認完整規格、附件、校正與交期，建議提供實際量測條件由 SMART 協助確認。
規格
主要規格與效能（ Core Specifications ）
高效能量測架構（ High-Performance Architecture ）
- 高頻寬高速即時取樣架構，確保優異訊號完整性與量測精準度
- 四通道同步擷取設計（ 4 Channels ）支援多訊號相位與時序分析
- 內建進階觸發與完整波形分析引擎（ Advanced Triggering & Analysis ）
- 專為高速數位與類比訊號除錯與驗證設計
頻寬與通道配置（ Bandwidth & Channel Configuration ）
- 頻寬範圍：1 GHz
- 類比通道數：4 Channels
- 全通道支援完整頻寬同步量測
取樣效能與記憶體（ Sampling & Memory Performance ）
| • 即時取樣率（ Real-Time Sampling Rate ） | 4 GSa/s |
|---|---|
| • 標準記憶體深度（ Standard Memory Depth ） | 2 Mpts |
| • 選配擴充記憶體（ Optional Memory Depth ） | 8 Mpts |
- MegaZoom III 記憶體與顯示技術，強化長記錄波形瀏覽與分析效率
波形更新與顯示系統（ Waveform Refresh & Display System ）
- 即時波形更新率（ Update Rate ）：最高 100,000 wfms/sec
- 高解析顯示系統：XGA 1024 × 768
- 256 階亮度分級顯示（ Intensity Grading ）清楚呈現抖動與低機率事件
觸發與分析功能（ Trigger & Analysis Functions ）
- 進階觸發模式：Edge / Pulse Width / Pattern / Runt / Setup & Hold
- 自動量測參數與數學運算分析功能
- 支援高速時序、抖動與訊號完整性驗證
系統整合與介面（ System Integration & Connectivity ）
系統輔助功能（ System Tools & Options ）
高速應用支援（ High-Speed Application Support ）
- AI Server / HPC 高速互連量測（ DDR / PCIe / SerDes ）
- 5G / 6G 高速通訊模組驗證與除錯
- LTE / Wi-Fi 6 / Wi-Fi 7 高速數位訊號分析
- Clock / Timing / Jitter 高精度時序量測
- Power Integrity（ PDN Noise / Ripple / Transient ）測試
- FPGA / SoC 高速系統驗證與除錯
- R&D、QA、EOL、ATE 自動化測試環境
原廠英文說明
The Agilent DSO6104A Oscilloscope is a high-performance instrument designed for professional use in various industries. With a bandwidth of 1 GHz, it offers exceptional signal integrity and accuracy, making it ideal for analyzing high-speed digital and analog signals. The oscilloscope features four channels, allowing for simultaneous measurements of multiple signals. This enables users to efficiently capture and analyze complex waveforms, ensuring accurate troubleshooting and debugging. The Agilent DSO6104A also offers advanced triggering capabilities, extensive waveform analysis tools, and a user-friendly interface, making it a versatile and reliable tool for engineers and technicians in fields such as telecommunications, electronics, and automotive.
