The Keysight InfiniiVision 6000 X-series are upgradable digital oscilloscopes that feature a 12.1-inch capacitive touch screen display, 4 Mpts memory and update rate of up to 450,000 waveforms per second.
This series has the same capabilities as seven separate instruments in one unit including oscilloscope channels, digital channels, serial protocol analysing, dual channel WaveGen, frequency response analysing, digital voltmeter and a 10 digit counter-totaliser.
The Keysight 6000 X-series supports a wide range of optional applications to view signal integrety such as jitter and eye mask diagrams.
Aditional test licenses are available, including MIL-STD 1553 and ARINC 429, I2S, CAN/LIN, FlexRay, RS232/422/485/UART, I2C/ SPI, USB 2.0 and Manchester/NRZ.
Keysight InfiniiVision 6000 X-Series 為可升級式 Real-Time Digital Oscilloscope，搭載 12.1 吋電容式多點觸控螢幕、高速即時擷取架構與多功能整合設計。單一平台整合七種量測儀器，適合高速數位、嵌入式系統與電源量測應用。
• Bandwidth：1 GHz / 2.5 GHz / 4 GHz / 6 GHz（可授權升級）
• Maximum Sample Rate：20 GSa/s
• Waveform Update Rate：Up to 450,000 wfms/s
• 可有效捕捉低發生率 Glitch 與瞬態異常訊號
• Analog Channels：4 CH
• Memory Depth：4 Mpts
• 支援長時間擷取與快速縮放分析
• Segment Memory：Standard
• 12.1 吋 Capacitive Touch Screen
• Zone Touch Trigger（標準）：以觸控框選方式快速定位事件
• Histogram：Standard
• Multi-Domain Analysis：Gated FFT
• Integrated DVM：Standard
• Compact Benchtop Form Factor，適合實驗室與產線配置
• 支援 Signal Integrity（SI） 分析
• Jitter Analysis / Eye Diagram / Eye Mask（選配）
• 可加購多種通訊與應用授權，包括：
MIL-STD-1553、ARINC 429、I²C、SPI、I²S
CAN / LIN / FlexRay
RS-232 / 422 / 485 / UART
USB 2.0、Manchester / NRZ
• USB（資料匯出）
• 1000BASE-T LAN
• AI 伺服器 / 資料中心主機板量測
Clock、Reset、Power Enable、控制訊號分析
• 高速數位與嵌入式系統驗證
DDR、PCIe（低速世代）、FPGA / MCU / SoC 除錯
• 5G / 6G / Wi-Fi 6 / Wi-Fi 7 設備內部數位電路分析（非 RF）
• 電源完整性（PI）與電壓品質量測
VRM、DC-DC Converter Ripple / Transient
• 研發實驗室 / QA / 產線 EOL / ATE 測試環境

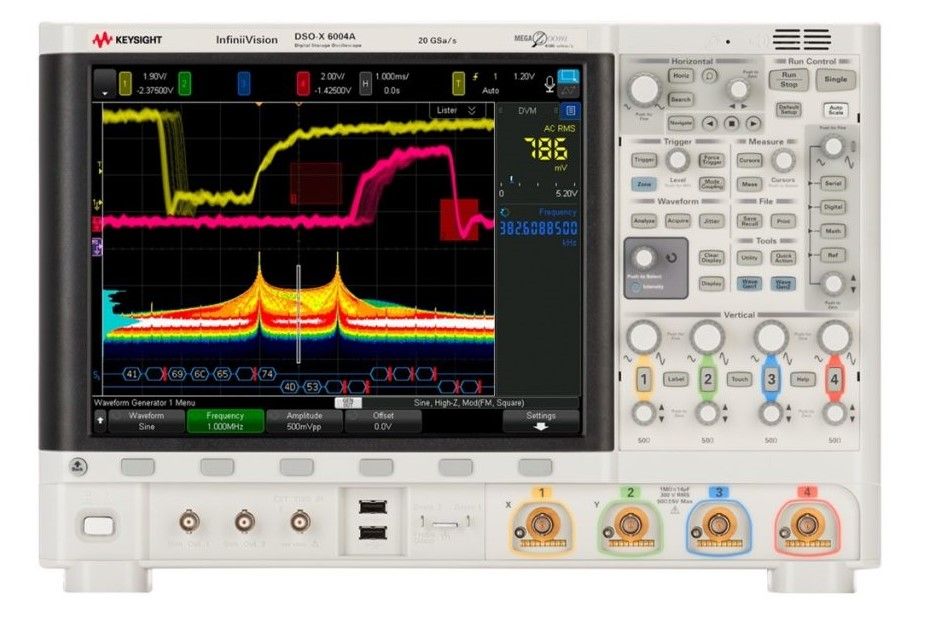

Keysight DSOX6004A datasheet:
規格
主要規格與效能（Core Specifications）
產品定位（Series Overview）
Keysight InfiniiVision 6000 X-Series 為可升級式 Real-Time Digital Oscilloscope，搭載 12.1 吋電容式多點觸控螢幕、高速即時擷取架構與多功能整合設計。單一平台整合七種量測儀器，適合高速數位、嵌入式系統與電源量測應用。
頻寬與取樣效能（Bandwidth & Sampling）
• Bandwidth：1 GHz / 2.5 GHz / 4 GHz / 6 GHz（可授權升級）
• Maximum Sample Rate：20 GSa/s
• Waveform Update Rate：Up to 450,000 wfms/s
• 可有效捕捉低發生率 Glitch 與瞬態異常訊號
通道與記憶體（Channels & Memory）
• Analog Channels：4 CH
• Memory Depth：4 Mpts
• 支援長時間擷取與快速縮放分析
• Segment Memory：Standard
7-in-1 多功能整合（7-in-1 Instrument Integration）
單一平台整合以下功能：
• Oscilloscope
• Digital Channels（MSO，選配）
• Serial Protocol Analysis
• Dual-Channel WaveGen
• Frequency Response Analysis（Bode Plot）
• Digital Voltmeter（DVM）
• 10-Digit Counter / Totalizer
操作介面與分析功能（User Interface & Analysis）
• 12.1 吋 Capacitive Touch Screen
• Zone Touch Trigger（標準）：以觸控框選方式快速定位事件
• Histogram：Standard
• Multi-Domain Analysis：Gated FFT
• Integrated DVM：Standard
• Compact Benchtop Form Factor，適合實驗室與產線配置
進階量測與應用選配（Advanced Measurements & Options）
• 支援 Signal Integrity（SI） 分析
• Jitter Analysis / Eye Diagram / Eye Mask（選配）
• 可加購多種通訊與應用授權，包括：
MIL-STD-1553、ARINC 429、I²C、SPI、I²S
CAN / LIN / FlexRay
RS-232 / 422 / 485 / UART
USB 2.0、Manchester / NRZ
資料介面（Connectivity）
• USB（資料匯出）
• 1000BASE-T LAN
典型應用（Applications）
• AI 伺服器 / 資料中心主機板量測
Clock、Reset、Power Enable、控制訊號分析
• 高速數位與嵌入式系統驗證
DDR、PCIe（低速世代）、FPGA / MCU / SoC 除錯
• 5G / 6G / Wi-Fi 6 / Wi-Fi 7 設備內部數位電路分析（非 RF）
• 電源完整性（PI）與電壓品質量測
VRM、DC-DC Converter Ripple / Transient
• 研發實驗室 / QA / 產線 EOL / ATE 測試環境
儀器介紹
The Keysight InfiniiVision 6000 X-series are upgradable digital oscilloscopes that feature a 12.1-inch capacitive touch screen display, 4 Mpts memory and update rate of up to 450,000 waveforms per second.
This series has the same capabilities as seven separate instruments in one unit including oscilloscope channels, digital channels, serial protocol analysing, dual channel WaveGen, frequency response analysing, digital voltmeter and a 10 digit counter-totaliser.
The Keysight 6000 X-series supports a wide range of optional applications to view signal integrety such as jitter and eye mask diagrams.
Aditional test licenses are available, including MIL-STD 1553 and ARINC 429, I2S, CAN/LIN, FlexRay, RS232/422/485/UART, I2C/ SPI, USB 2.0 and Manchester/NRZ.
