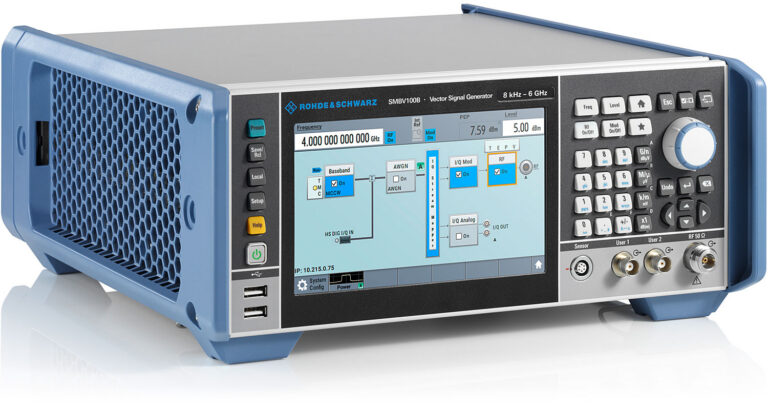

R&S SMBV100B 向量信號產生器｜Vector Signal Generator 支援型號：SMBV100B
全新 / 二手儀器買賣
租賃
出售
維修保養
校驗校正
SMBV100B 為 Rohde & Schwarz（R&S）新世代高性能 向量信號產生器（Vector Signal Generator, VSG），具備更優異的訊號品質、動態範圍與向量調變能力，可支援多種通訊標準與高階測試需求，適用於無線通訊研發、系統驗證與量產測試等 RF 應用。
SMBV100B 常被用於I / Q 向量調變訊號產生、EVM / ACLR 測試、Receiver test 等量測場景，並可依選配支援更高階的通訊訊號產生與測試環境建置，適用於：RF / 無線通訊元件測試 通訊系統研發與驗證（Wi-Fi / LTE / 5G 前段測試等） I / Q 向量調變訊號產生（Vector modulation / IQ modulation） 接收機靈敏度 / 阻塞測試（Receiver test） 射頻前端模組（FEM） / PA / LNA / Mixer 測試 高頻電子研發 / QA / 產線檢測
儀器功能檢測與校驗
多型號比較諮詢（SMBV100A / SMBV100B / SMW200A / Keysight N5182A 等）
高價回收舊儀器
FAE 工程師依客戶需求提供測試架構與測試環境建置服務
歡迎來電諮詢，提供最快速、最符合需求的 VSG 解決方案。
規格
原廠完整規格表 / Full Specifications
以下整理原廠完整規格表，供型號確認、規格比對與詢價確認使用。
with R&S SMBVB-K31 and R&S SMBVB-B32 options
f = 1 GHz, 20 kHz offset,
1 Hz measurement bandwidth
< –126 dBc, –132 dBc (typ.)
1 MHz < f ≤ 6 GHz, level ≤ 13 dBm
f = 1 GHz, level > +10 dBm, offset > 10 kHz
AM, FM, φM
with internal baseband I/Q, I/Q wideband on
with external I/Q inputs, I/Q wideband on
Modulation frequency response in specified RF
with internal baseband I/Q, I/Q wideband on < 1.0 dB, < 0.3 dB (meas.)
with R&S SMBVB-K511 and R&S SMBVB-K512 options
with R&S SMBVB-K511, R&S SMBVB-K512 and R&S SMBVB-K513 options
supported standards and modulation systems
5G NR, Cellular IoT, LTE Release 8-14, 3GPP FDD HSPA/HSPA+, GSM, WLAN IEEE 802.11a/b/g/n/j/p/ac/ax, AWGN and more External R&S Pulse Sequencer software or R&S Pulse Sequencer (DFS) software pulse sequencing, enhanced pulse sequencing, direction finding, DFS signal generation
GPS, Galileo, Glonass, BeiDou, GBAS, ILS, VOR, DME
原廠英文說明
Rohde & Schwarz R&S SMBV100B（SMBVB） 為新世代高性能 Vector Signal Generator（VSG），支援 CW mode 與 I/Q modulation，適合通訊系統研發、系統驗證與量產測試。SMBV100B 具備優異的 phase noise、harmonics/nonharmonics spurious 指標，並可搭配內建 I/Q baseband 產生器、寬頻 I/Q modulation、脈衝調變與多種通訊標準訊號（如 5G NR / LTE / WLAN 802.11ax 等），是 RF 工程師常用的高階向量訊號源機種。
Frequency range（頻率範圍 / Options）
R&S SMBVB-B103
CW mode：8 kHz to 3 GHz I/Q mode：1 MHz to 3 GHz
R&S SMBVB-B103 + R&S SMBVB-KB106
CW mode：8 kHz to 6 GHz I/Q mode：1 MHz to 6 GHz Level range（輸出功率範圍，PEP）
R&S SMBVB-B103/KB106（standard）
1 MHz < f ≤ 6 GHz：–127 dBm to +18 dBm
with R&S SMBVB-K31 option
1 MHz < f ≤ 4 GHz：–127 dBm to +21 dBm 4 GHz < f ≤ 6 GHz：–127 dBm to +20 dBm
with R&S SMBVB-K31 + R&S SMBVB-B32 options
10 MHz < f ≤ 6 GHz：–127 dBm to +25 dBm
Spectral purity（相位雜訊 / 諧波 / 雜散）
SSB phase noise（f = 1 GHz, 20 kHz offset, 1 Hz BW）
< –126 dBc, –132 dBc (typ.) Harmonics（1 MHz < f ≤ 6 GHz, level ≤ 13 dBm）
< –30 dBc
Nonharmonics（f = 1 GHz, level > +10 dBm, offset > 10 kHz）
< –78 dBc
Analog modulation（類比調變 / Options）
R&S SMBVB-K720 option：AM / FM / φM R&S SMBVB-K22 option：Pulse modulation（脈衝調變）
I/Q modulation（向量調變 / 調變頻寬）
RF modulation bandwidth（I/Q wideband ON）
Internal baseband I/Q： 1 MHz < f ≤ 1000 MHz：±25% of carrier frequency f > 1000 MHz：±250 MHz
External I/Q inputs： 1 MHz ≤ f ≤ 4 GHz：±25% of carrier frequency f > 4 GHz：±1 GHz
Modulation frequency response（指定 RF 調變頻寬內）
Internal baseband I/Q, I/Q wideband ON：< 1.0 dB, < 0.3 dB (meas.)
I/Q baseband generator（基頻產生器 / 訊號頻寬）
Signal bandwidth（standard）：120 MHz with R&S SMBVB-K523 option：240 MHz with R&S SMBVB-K523 + R&S SMBVB-K524 options：500 MHz
ARB memory depth（波形記憶體深度）
Standard：64 Msample with R&S SMBVB-K511 option：512 Msample with R&S SMBVB-K511 + R&S SMBVB-K512 options：1 Gsample
with R&S SMBVB-K511 + R&S SMBVB-K512 + R&S SMBVB-K513 options：2 Gsample
Digital standards（通訊標準支援）
支援標準與調變系統（依選配）：
5G NR
Cellular IoT
LTE Release 8–14
3GPP FDD HSPA / HSPA+
GSM
WLAN IEEE 802.11 a/b/g/n/j/p/ac/ax
AWGN 等
Pulse sequencer / DFS（脈衝序列 / 測向應用）
External R&S Pulse Sequencer software 或 R&S Pulse Sequencer (DFS) software： pulse sequencing、enhanced pulse sequencing、direction finding、DFS signal generation
GNSS / Avionics（導航與航空訊號支援）
GNSS：GPS / Galileo / Glonass / BeiDou / GBAS Avionics：ILS / VOR / DME
