產品概述

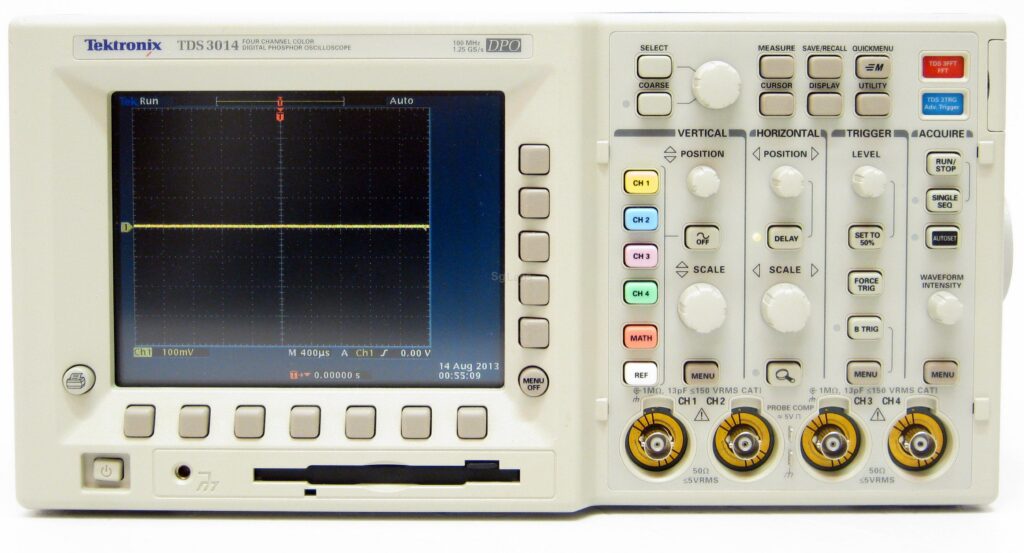

TDS3012B ｜ TDS3014B ｜ TDS3032B ｜ TDS3054B
Tektronix TDS3000B Series 為經典 Digital Phosphor Oscilloscope（DPO） 系列，採用即時顯示技術，可有效呈現訊號強度與發生機率，特別適合捕捉瞬態、毛刺與低發生率異常事件，長期廣泛應用於電子研發與實驗室量測環境。
TDS3012B、TDS3014B、TDS3032B 與 TDS3054B 具備穩定的取樣效能與多通道架構，適合進行 控制訊號、電源波形與高速數位訊號 的時域分析與除錯，亦常用於 AI 伺服器周邊控制板、通訊設備與嵌入式系統 的基礎至中階驗證需求，在可靠度與操作直覺性方面表現成熟。
常見應用包含：
- 高速數位訊號與基礎時域分析
- 5G / LTE / Wi-Fi 6 / Wi-Fi 7 通訊模組基礎測試
- NB-IoT、嵌入式系統、MCU / FPGA 訊號除錯
- 電源模組、DC-DC 轉換器波形量測
- 研發實驗室 / 教學實驗室 / QA / 產線 EOL 測試
- 儀器功能檢測與驗證
- 現貨／客訂均可（依頻寬、通道配置供貨）
- 多型號示波器諮詢（Tektronix TDS / DPO / MSO、Keysight、LeCroy、R&S 等）
- 高價回收儀器
- FAE 工程師協助量測規劃與應用建議
規格與選配
主要規格與效能（Core Specifications）
產品系列（Series）
- Tektronix TDS3000B Series Digital Phosphor Oscilloscope
支援型號（Models）
- TDS3012B ｜ TDS3014B ｜ TDS3032B ｜ TDS3034B ｜ TDS3052B ｜ TDS3054B
取樣技術（Acquisition Technology）
Digital Phosphor Waveform Acquisition
即時三維顯示（Amplitude / Time / Distribution）
強化低發生率事件與波形異常捕捉能力
頻寬與通道（Bandwidth & Channels）
| • TDS3012B / TDS3014B | 100 MHz |
|---|---|
| • TDS3032B / TDS3034B | 300 MHz |
| • TDS3052B / TDS3054B | 500 MHz |
| • Analog Channels | 2 或 4 Channels（依型號） |
取樣效能（Sampling Performance）
| • TDS3012B / TDS3014B | 1.25 GS/s |
|---|---|
| • TDS3032B / TDS3034B | 2.5 GS/s |
| • TDS3052B / TDS3054B | 5 GS/s |
記憶體深度（Record Length）
- Record Length：10 Kpoints（All Models）
波形顯示特性（Display Characteristics）
Intensity-Graded Color Display
- 顯示訊號發生頻率與振幅分布，利於異常定位
遠端與控制（Remote & Control）
Web-Based Remote Control（e*Scope）
支援遠端監控與操作
異常偵測與分析（Anomaly Detection & Analysis）
Automatic Anomaly Detection
快速定位間歇性與不規則波形
模組與擴充（Application Modules）
支援多種 Application-Specific Modules
適合依測試需求擴充分析功能
產品特色（Key Features）
Fast Waveform Capture & Update Rate
- 輕量化設計，支援電池供電（依配置）
- 適合現場量測與實驗室使用
產品定位（Instrument Class）
Mid-Range Digital Phosphor Oscilloscope
典型應用（Applications）
AI 伺服器周邊控制、時序與電源訊號觀測
高速數位訊號與基本 SI（Signal Integrity）分析
5G / LTE / Wi-Fi 6 / Wi-Fi 7 通訊設備基礎驗證
NB-IoT、嵌入式系統、MCU / FPGA 訊號除錯
電源模組、DC-DC 轉換器波形量測
研發實驗室 / 教學實驗室 / QA / 產線 EOL 測試
ModelAnalog BandwidthSample RateRecord LengthAnalog Channels
TDS3012B
100 MHz
1.25 GS/s
10 Kpoints
2
TDS3014B
100 MHz
1.25 GS/s
10 Kpoints
4
TDS3032B
300 MHz
2.5 GS/s
10 Kpoints
2
TDS3034B
300 MHz
2.5 GS/s
10 Kpoints
4
TDS3052B
500 MHz
5 GS/s
10 Kpoints
2
TDS3054B
500 MHz
5 GS/s
10 Kpoints
4
英文技術說明
The Tektronix TDS3000 Series Digital Phosphor Oscilloscope packs the power of digital phosphor waveform acquisition technology, automatic anomaly detection, web-based remote control, and seven application-specific modules into a lightweight, battery-capable design.
Digital phosphor oscilloscopes display, store and analyze in real-time three dimensions of signal information: amplitude, time, and distribution of amplitude over time.
Fast waveform capture and update rates make it easier to capture and display infrequent waveforms or waveform variations.The intensity graded color display provides information about the frequency of occurrence of signal amplitudes and widths.
This helps you locate and characterize waveform anomalies that can be elusive on traditional digital storage oscilloscopes.
